30V降压芯片电源方案：从0.6A到10A参考电路

输入30V转12V / 5V降压方案设计手册

平芯微 降压/LDO芯片选型 · 参考电路 ·BOM清单。覆盖电动车电池系统、工业电源、AGV/机器人、LED驱动辅助电源等场景，一页掌握6款方案。

PW2153PW2815PW2312BPW2458PW8600PW75XX

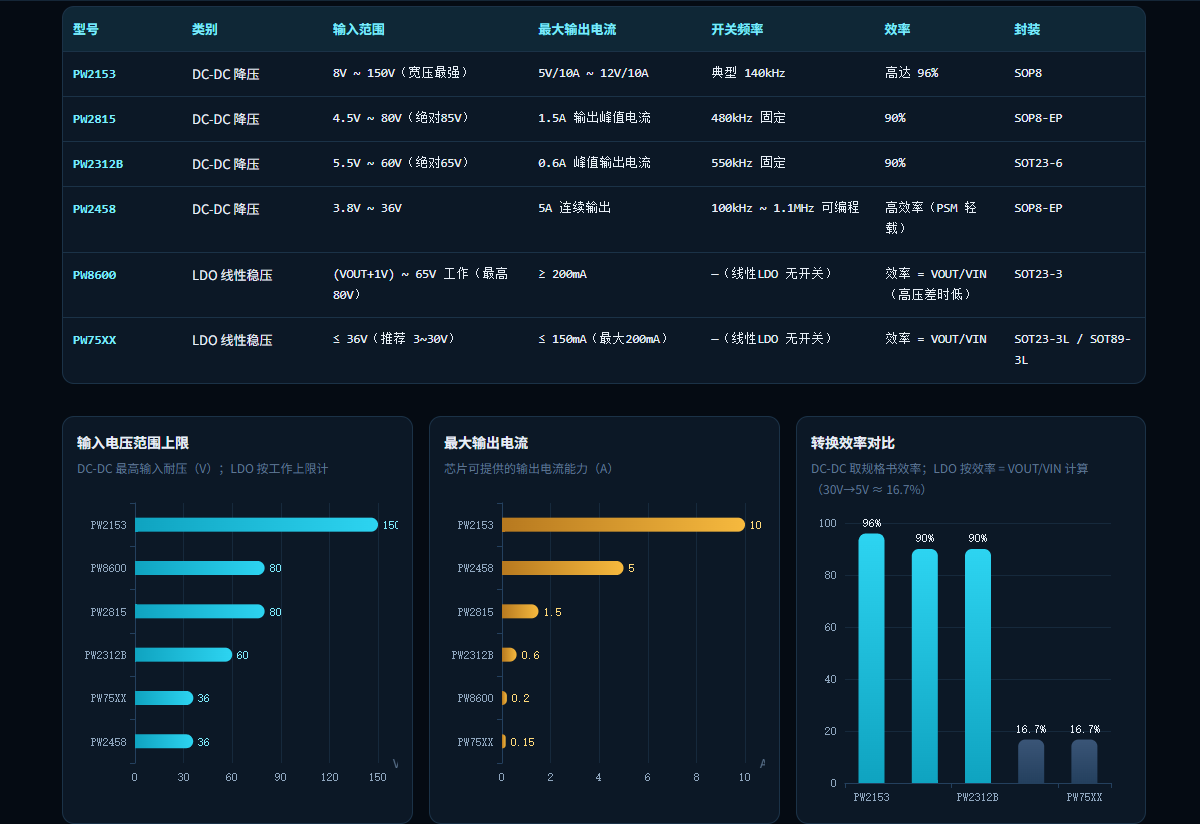

6款降压/ LDO芯片方案

150VDC-DC最高输入耐压（PW2153）

12V / 5V双档常用输出电压

96%DC-DC最高转换效率

应用场景与设计要点

30V 输入是本手册中「最全兼容」档位：DC-DC（PW2153 / PW2815 / PW2312B / PW2458）均可用；LDO（PW8600最高65V工作、PW75XX最高36V）也在范围内。

电动车电池系统

24V / 36V / 48V / 60V / 72V 电池组降压供电

工业 DC 电源

工业 24~80V DC 电源总线降压

锂电池组降压供电

多串锂电组高电压平台转换

AGV / 机器人电源模块

移动平台宽压电源转换

LED 驱动辅助电源

照明系统控制与辅助供电

监控 / 门禁供电

安防设备与门禁系统电源

30V 输入设计要点

输入端必须配置足够耐压的电容（建议耐压 ≥ 1.5 × VIN）

TVS 抑制热插拔浪涌（建议钳位电压≥ VIN + 10V，且低于芯片绝对耐压）

电感饱和电流留 30% 余量

续流二极管耐压 ≥ VIN + 10V

若选用 LDO（PW8600 / PW75XX），高压差×电流会带来严重发热，建议先用DC-DC降到低压再接LDO，或仅用于小电流辅助供电

30V 兼容性说明：DC-DC四款（PW2153 8~150V、PW2815 4.5~80V、PW2312B 5.5~60V、PW2458 3.8~36V）与LDO两款（PW8600最高80V、PW75XX ≤36V）全部覆盖30V输入。

芯片详解 · 参考电路 ·BOM

每款芯片含规格书参数、典型应用电路（30V→5V / 30V→12V）与BOM清单，点击展开。电路图与BOM图片源自原设计手册。

PW2153外置MOS降压DC-DC控制器宽压150V恒压恒流10A大电流

规格书关键参数

芯片类别	外置MOS 降压DC-DC控制器（支持恒压恒流）
输入电压范围	8V ~ 150V（宽压最强）
最大输出电流	5V/10A ~ 12V/10A
开关频率	典型 140kHz
效率	高达 96%
封装	SOP8
反馈方式	VFB1/VFB2 差分反馈+ CS电阻设恒流
保护/特性	恒压恒流、软启动、过温保护、输出短路保护、限流保护

BOM清单

PW2153的BOM以图片形式收录于原手册（表头写作PW2143-30V输入，主控U1为PW2153，请以元件值为准）。

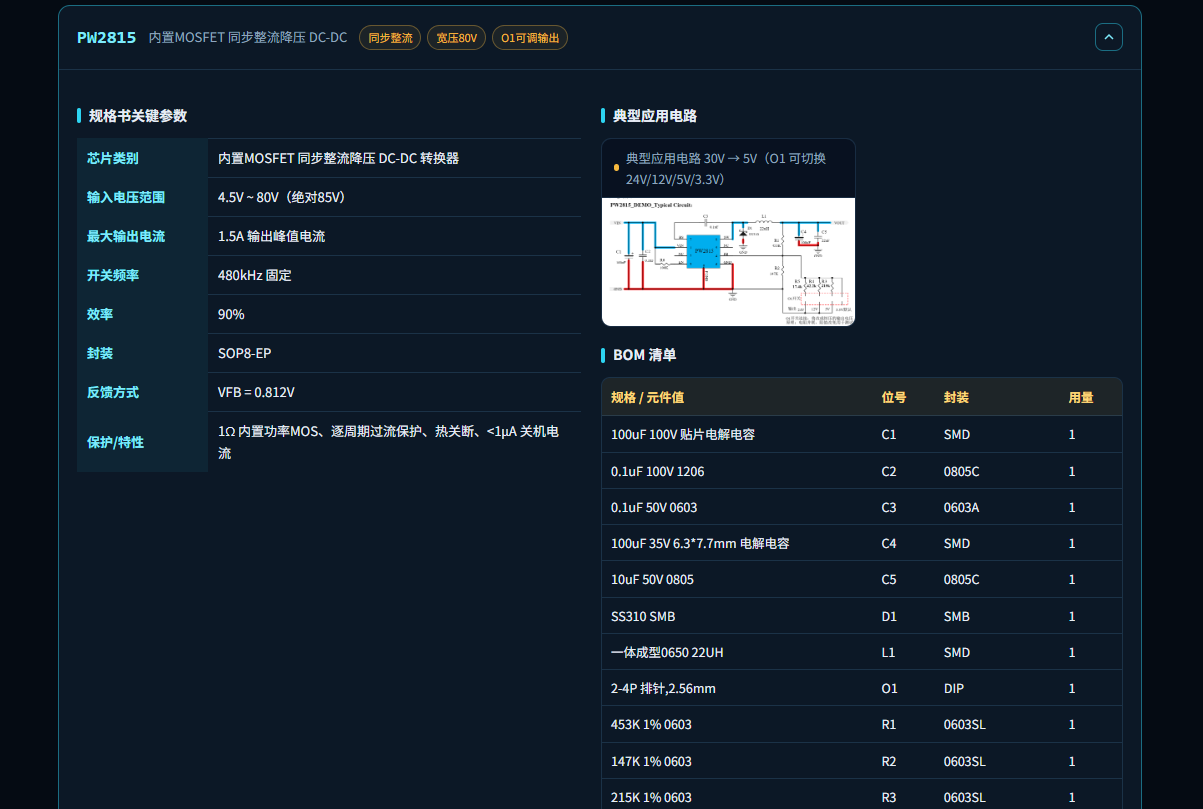

PW2815内置MOSFET同步整流降压DC-DC同步整流宽压80VO1可调输出

规格书关键参数

芯片类别	内置MOSFET 同步整流降压DC-DC转换器
输入电压范围	4.5V ~ 80V（绝对85V）
最大输出电流	1.5A 输出峰值电流
开关频率	480kHz 固定
效率	90%
封装	SOP8-EP
反馈方式	VFB = 0.812V
保护/特性	1Ω 内置功率MOS、逐周期过流保护、热关断、<1μA 关机电流

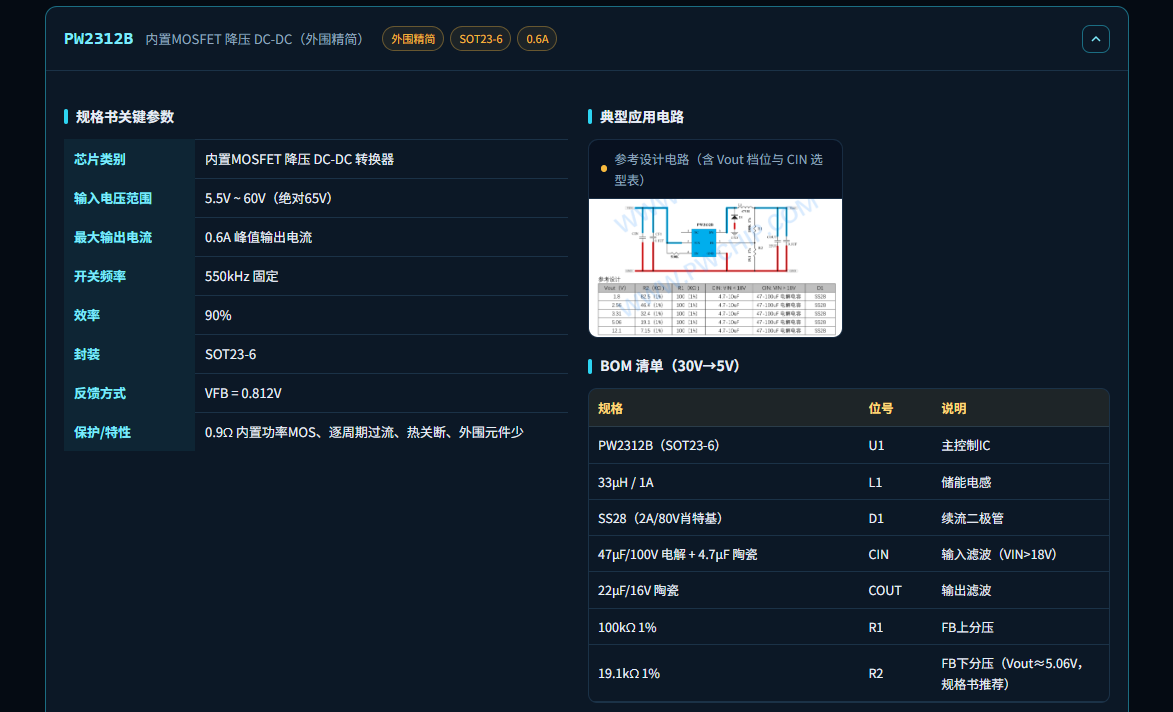

PW2312B内置MOSFET降压DC-DC（外围精简）外围精简SOT23-60.6A

规格书关键参数

芯片类别	内置MOSFET 降压DC-DC转换器
输入电压范围	5.5V ~ 60V（绝对65V）
最大输出电流	0.6A 峰值输出电流
开关频率	550kHz 固定
效率	90%
封装	SOT23-6
反馈方式	VFB = 0.812V
保护/特性	0.9Ω 内置功率MOS、逐周期过流、热关断、外围元件少

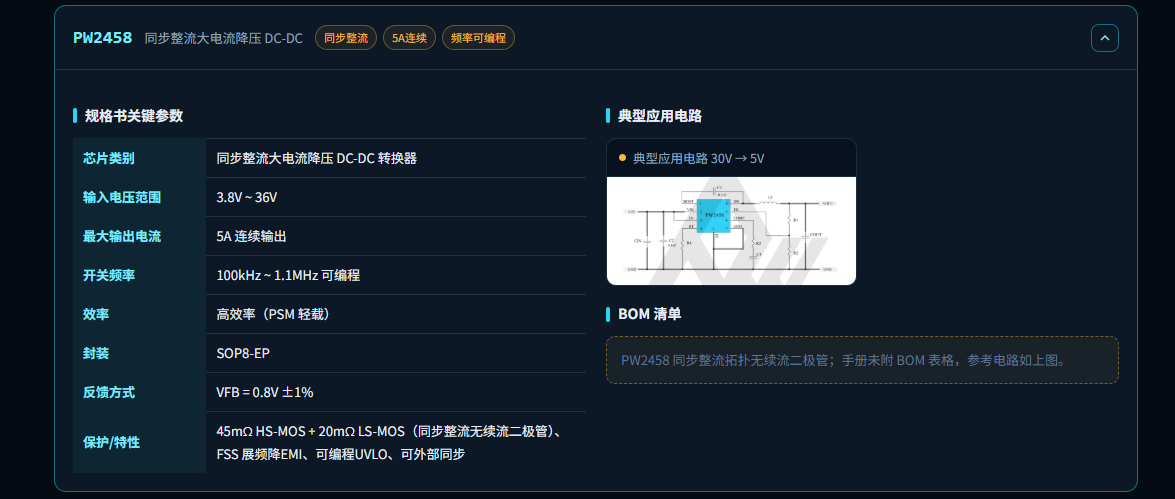

PW2458同步整流大电流降压 DC-DC同步整流5A连续频率可编程

规格书关键参数

芯片类别	同步整流大电流降压 DC-DC 转换器
输入电压范围	3.8V ~ 36V
最大输出电流	5A 连续输出
开关频率	100kHz ~ 1.1MHz 可编程
效率	高效率（PSM 轻载）
封装	SOP8-EP
反馈方式	VFB = 0.8V ±1%
保护/特性	45mΩ HS-MOS + 20mΩ LS-MOS（同步整流无续流二极管）、FSS展频降EMI、可编程UVLO、可外部同步

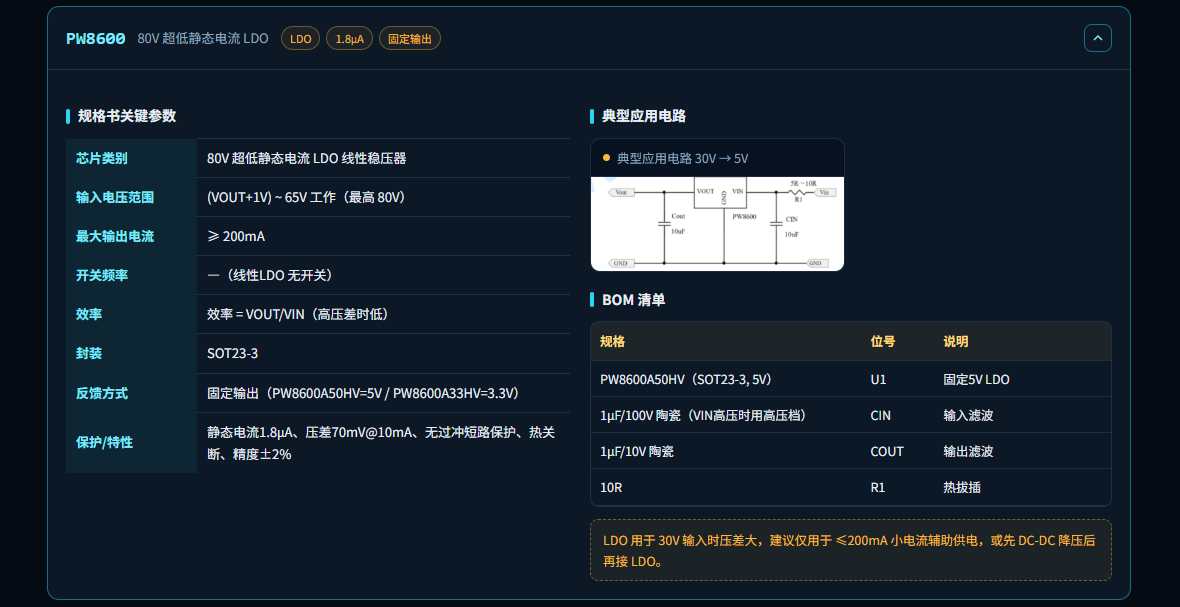

PW860080V超低静态电流LDOLDO1.8μA固定输出

规格书关键参数

芯片类别	80V 超低静态电流LDO线性稳压器
输入电压范围	(VOUT+1V) ~ 65V 工作（最高80V）
最大输出电流	≥ 200mA
开关频率	—（线性LDO无开关）
效率	效率 = VOUT/VIN（高压差时低）
封装	SOT23-3
反馈方式	固定输出（PW8600A50HV=5V / PW8600A33HV=3.3V）
保护/特性	静态电流1.8μA、压差70mV@10mA、无过冲短路保护、热关断、精度±2%

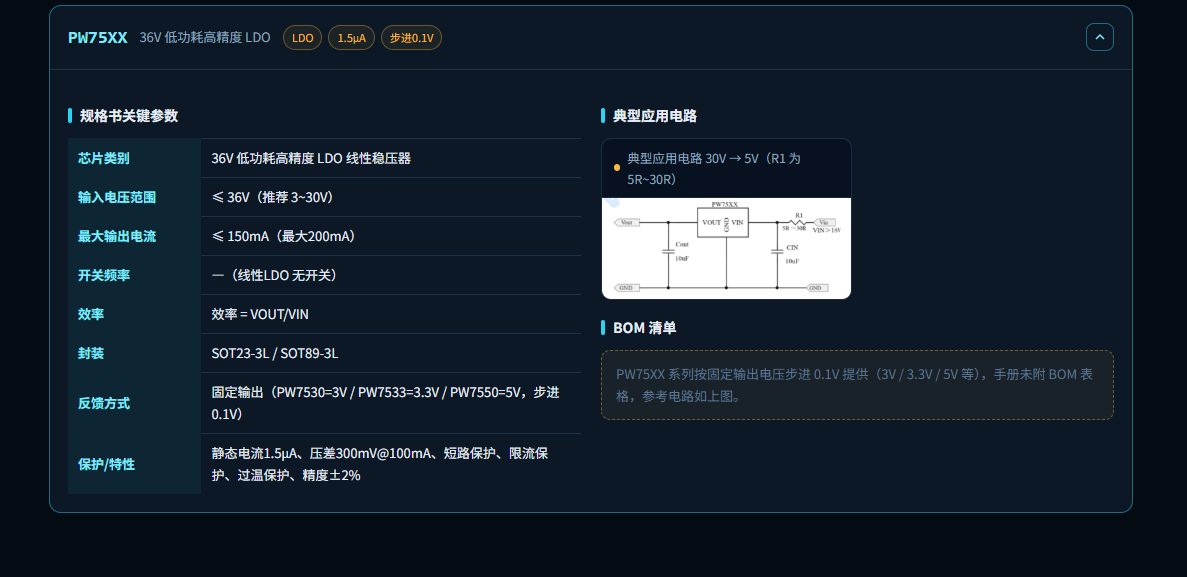

PW75XX36V低功耗高精度LDOLDO1.5μA步进0.1V

规格书关键参数

芯片类别	36V 低功耗高精度LDO线性稳压器
输入电压范围	≤ 36V（推荐3~30V）
最大输出电流	≤ 150mA（最大200mA）
开关频率	—（线性LDO无开关）
效率	效率 = VOUT/VIN
封装	SOT23-3L / SOT89-3L
反馈方式	固定输出（PW7530=3V / PW7533=3.3V / PW7550=5V，步进0.1V）
保护/特性	静态电流1.5μA、压差300mV@100mA、短路保护、限流保护、过温保护、精度±2%

BOM清单

PW75XX系列按固定输出电压步进0.1V提供（3V / 3.3V / 5V等），手册未附BOM表格，参考电路如上图。
