基于 HT 搭建数字农业生态链可视化系统

在展开各业务模块之前，先明确本系统的技术基座。整套方案的前端呈现层由 HT（HT for Web） 承担——它是一款基于 WebGL 与 Canvas 的纯前端图形引擎插件，具备 2D 组态面板与 3D 场景渲染能力。系统整体的数据链路可以抽象为四个层次：

数据链路的分层结构（自上而下）：

数据源层 —— 各类传感器与业务系统

采集转发层 —— IoT 网关 / 业务后端

传输通道层 —— WebSocket / HTTP / MQTT 等前端可对接的协议

脚本解析层 —— 前端 JavaScript 解析数据帧并分发

渲染呈现层 —— 依托 HT 可视化引擎，驱动 2D 面板图元与 3D 模型属性动态更新

系统的数据接入不绑定特定通信协议。WebSocket、HTTP 轮询、MQTT over WebSocket、SSE 等浏览器环境可支持的通信方式均可选用。前端拿到结构化数据帧（以 JSON 为主），由 JavaScript 脚本解析后，依托 HT 可视化引擎能力，将数值写入对应的 2D 面板图元或 3D 模型节点，驱动画面动态更新，实现数据源与渲染层解耦，方便后续扩展。

三维资产采用前置轻量化的工作流：大棚、奶牛、增氧机、乡村建筑等模型，先在 3ds Max / Blender 中完成轻量化建模，包括控制面数、合并材质、烘焙贴图，导出后载入 HT 场景。模型金属度、粗糙度、透明度、自发光等视觉属性不在建模软件中写死，而是在 HT 材质编辑器内配置。材质参数因此支持运行时读写，JavaScript 可动态调整，支撑告警染色这类动态视觉效果。

下面按原文的业务顺序，逐一拆解每个功能模块的实现逻辑。

农林牧综合化数据大屏

功能描述

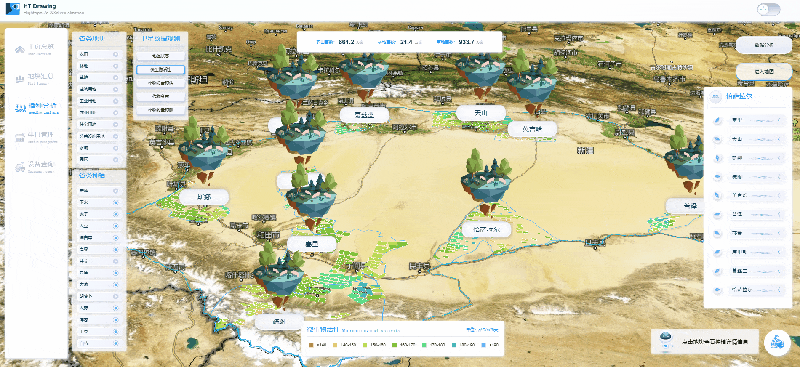

基于 HT for Web GIS 产品结合遥感数据，构建交互式农林牧数据分析平台，提供播种分析、牛只管理、设备查询等功能；地图板块展示农场与村集体地理位置、地块与作物分布；分析页面展示农田统计、季度播种占比、农机及项目数量。特色能力是对地块按地温状态、微生物活性、作物发育预估进行颜色叠加分类。

实现拆解

（1）GIS 底图与图层体系

GIS 大屏的基础是多源地图服务的叠加：底图（影像图/矢量图）作为最底层，其上按业务语义划分为农场区块图层、地块图层、作物分布图层、设备 POI 图层等。每一图层都是独立管理的图元集合，可单独控制显隐、透明度与渲染顺序。前端通过开关图层的 visible 属性，即可实现"只看牛只"或"只看灌溉设备"的视角切换——这是设备查询、牛只管理入口的技术本质。

（2）遥感数据的"值染色"实现

地温状态、微生物活性、作物发育预估这三类数据来源于卫星遥感观测。实现的关键在于连续数值到离散色带的映射：

后端将遥感反演结果按地块（或栅格）下发，每个地块携带一个数值与一个语义类别；

前端脚本根据数值区间查询色带表（如地温由低到高对应蓝→绿→黄→红），计算该地块应呈现的颜色；

调用 HT API 将颜色写入地块多边形图元的填充属性，即完成"颜色叠加分类"。

由于地块图元的样式属性完全由数据驱动，当遥感数据周期性更新时，地图上的色块会随之刷新，形成动态的农情热力图。这是典型的数据可视化中"编码"环节——用颜色通道编码连续变量，比数字表格更符合空间分布的阅读习惯。

（3）点击交互与面板联动

监听画布点击事件，HT 通过拾取检测识别点击命中的地块、农场、设备标记等图元，回调返回对应图元业务 ID。脚本凭借该 ID 向后端查询详情，或是读取本地缓存数据，将信息展示在弹出的 2D 详情面板中。面板内图表、表格、文本等组件，通过接口接收数据并实时刷新。

（4）数据分析页

农田统计、播种占比、农机数量等属于传统 BI 呈现，由 2D 组态面板中的图表组件承担。数据经 HTTP 接口拉取后，由脚本写入图表图元的数据绑定属性触发重绘。切换页面本质是面板场景的切换，不涉及 3D 资源的重复加载。

智慧大棚监控

功能描述

模拟呈现温室大棚实时环境；用户可控制遮阳网、灌溉、补光灯、气流显示、风扇的启停；可模拟农作物生长过程；系统可根据时间、气象、土壤数据按规则自动启停设备；支持质量安全追溯、病虫害诊断防治、水肥一体化、土壤墒情监测。

实现拆解

（1）大棚场景的建模管线

大棚的三维场景（棚体结构、遮阳网、作物、风机、补光灯、灌溉管道）在建模软件中完成轻量化建模后导入 HT。材质在 HT 中配置：棚膜需设置为半透明材质（低透明度 + 高光泽），风机外壳配金属材质，土壤配高粗糙度漫反射材质。设备类模型（风机、灯）在建模阶段就应按"可独立控制的部件"拆分导出，这样导入 HT 后它们是独立的节点对象，脚本才能逐一寻址、逐一驱动。。

（2）设备控制的下行链路

这是本模块与纯展示大屏最大的差异——数据流是双向的。用户在大屏上点击"开启风扇"：

前端脚本捕获点击事件，识别目标设备节点；

组装控制指令（设备 ID + 目标状态），经 WebSocket / HTTP 下发至后端；

后端下发到现场 PLC / 控制器执行，并将执行结果回传；

前端收到回执后更新设备状态：切换风机模型的旋转动画开关、点亮补光灯模型的自发光材质。

注意风扇"转动"不是播放一段视频，而是属性动画：脚本启动对风机叶片节点 rotation 属性的帧循环递增，每帧旋转一个小角度，连续渲染即形成转动观感。同理，"气流显示"通过在 HT 中生成流动的粒子或路径贴图动画来表现。

（3）农作物生长模拟

作物生长效果由时间轴驱动，采用多阶段模型切换方案实现。预先制作苗期、生长期、结果期等多套轻量化模型，当积温、生长天数等生长数据达到阈值时切换对应模型，并搭配渐显过渡，避免画面突变。

生长进度数据既可接入传感器实测数据做真实驱动，也可由前端按设定速率模拟演示，两种数据源面向渲染层提供统一接口。

（4）规则引擎与自动控制

后端订阅传感器数据流，按配置的规则（如"土壤湿度 < 40% 且时间在 06:00–18:00 则开启灌溉"）触发设备控制，并通过上行通道把状态变更推送给前端。前端脚本收到推送后，同样以材质/动画手段呈现设备新状态。前端的角色始终是"状态的可视化终端"，而非控制逻辑的承载者——自动控制与手动控制在数据层面最终收敛为同一种"设备状态变更事件"。

（5）墒情监测与告警表现

土壤温湿度、EC 值等传感器数据实时上行，面板图表曲线滚动更新。当某项指标越界（如土壤温度超上限），后端在数据帧中携带异常标记，前端脚本据此将该传感器关联的 3D 区域（如对应地块的土壤模型）材质染为警示色并启动脉冲闪烁动画，同时在 2D 面板将该数值标红

智慧养殖可视化

功能描述

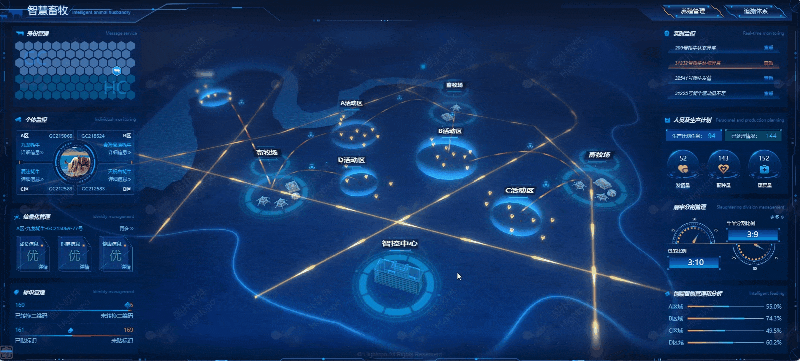

构建动物数字孪生模型，根据行为、饮食、生长数据模拟动物生长与疾病发展场景，提前预警健康风险。包含身份管理（查看牛只位置、品种、喂养情况）与追溯体系（采购、饲料、养殖、加工、销售全流程登记追踪）。水产方面实现鱼塘生态监测、设备模拟仿真、二次过滤工艺流程监控。

实现拆解

（1）身份管理：点击拾取 + 业务档案联动

牛只个体在 3D 场景中是独立模型节点，且位置数据可动态更新（来自耳标/项圈定位）。实现"点击查看牛只属性"的链路是：

每头牛的模型节点在加载时挂载唯一业务 ID（耳标号）；

点击事件命中牛只节点后，脚本取得耳标号，向后端请求该个体的档案数据（品种、日龄、今日采食量、健康评分）；

数据回填至侧边 2D 详情面板。

定位数据驱动牛只模型在场景中移动（位置属性动画）；采食、反刍等行为事件触发模型的状态动画切换。健康风险预警同样走"异常数据 → 材质染色/头顶状态标记闪烁"的渲染路径，例如亚健康个体的模型轮廓被染为黄色、病个体染为红色。

（2）追溯体系：全流程数据链的图形化

追溯页面是 2D 组态的典型应用：将"原材料采购 → 饲料制作 → 动物养殖 → 产品加工 → 产品销售"五个环节绘制为流程链图形，每个环节节点关联批次数据库记录。实现要点在于以批次号为主键的数据贯通：任一环节录入数据时打上批次号，查询时按批次号聚合全链路记录，前端将结果渲染为时间轴或环环相扣的流程图。数据查询接口走常规 HTTP，页面属于 2D 组态范畴。

（3）水产养殖：传感器网格 + 工艺流程可视化

养殖环境可视化：水温、水质（溶氧/pH）、光照、鱼群分布等指标由分布各处的传感器采集，经网关上行。前端按数据源地址分发到对应图元：数值进面板仪表盘，鱼群分布数据可驱动水体中鱼群粒子/模型的密度与位置变化。

设备模拟仿真：储液罐、取水泵、浮式增氧机、二次过滤系统均在建模软件中轻量化建模后导入 HT。储液罐水位是本节的经典实现——罐体做半透明材质，内部液面用一个可缩放的平面/柱体模型表示，脚本根据水位传感器数据实时调整液面模型的高度与位置，形成"看得见的水位计"。设备工作状态则通过启停动画（泵叶轮旋转、增氧机水花粒子）与状态灯材质（绿/红发光切换）表达，效率类指标回传至 2D 面板。异常感知同样依靠材质染色与闪烁动画。

二次过滤工艺流程监控：过滤工艺以 3D 管线流程图呈现——水流的流向用管线内流动贴图动画（UV 滚动）或粒子沿路径运动来表现；过滤效果数据（进出水浊度对比等）实时展示在 2D 面板，形成"工艺看得懂、数据对得上"的双层呈现。

Low Poly 农场田园

功能描述

以 Low Poly 3D 轻量化风格实现农业区域网格化管理，覆盖远程诊断、安全追溯、信息监测、安全预警；部署土壤湿度/温度/光照传感器，智能调节灌溉设备实现按需灌溉，支持移动端监控。

实现拆解

（1）Low Poly 风格的技术意义

Low Poly 不只是美术偏好，而是一项工程决策：低面数模型显著降低 GPU 绘制压力，使得在浏览器中流畅渲染整个农场尺度的场景成为可能（高保真建模在大场景下帧率难以维持）。面数削减带来的是几何细节损失，因此靠色块化材质 + 顶点色/大色块贴图补偿视觉表现——这恰好与"材质在 HT 中配置"的管线契合：每个模型只需极少量材质槽位，且均为可被脚本改写的纯色/渐变材质，染色告警的实现成本反而更低。

（2）网格化管理与按需灌溉

农场被划分为管理网格，每个网格绑定一组传感器。按需灌溉的控制闭环为：传感器上报土壤湿度 → 后端规则判断该网格是否低于灌溉阈值 → 触发对应网格灌溉设备开启（时长按亏缺量计算）→ 状态推送前端。前端呈现上，正在灌溉的网格块以蓝色半透明材质高亮或显现水滴粒子动画，网格湿度状态以色阶渲染——网格化管理在视觉上就是"以网格图元为最小染色单元"的地图呈现。

（3）移动端适配

HT 渲染基于 WebGL/Canvas，天然运行于浏览器环境，移动端监控只需做响应式布局与交互适配（点击/手势事件映射），无需另建客户端。监控入口与数据通道（HTTP/WebSocket）在移动浏览器中同样可用。

智慧农贸

功能描述

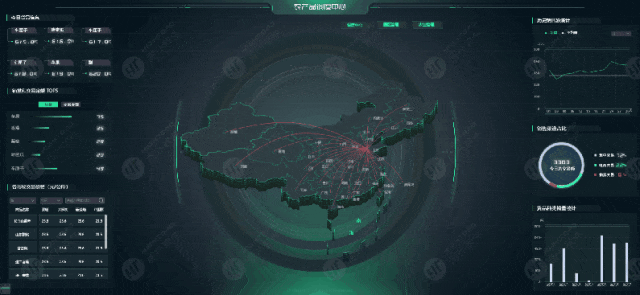

农产品调度中心大屏展示监控视频、质量检测结果、园区运行状况、生产现场、灾情与作物情况；展示各市场交易数据（价格、销量、交易金额排名）；集成库存、物流、天气、价格变动、供应链动态；支持交易金额统计、交易趋势、检验公示列表、客流量/车流量/货物存量的数据与视频监控。

实现拆解

（1）视频融合

监控视频接入大屏有两条常规路径：一是 2D 面板内嵌视频窗口——视频流经流媒体服务器转码为浏览器可播放的协议（如 HLS/WebRTC），由面板中的视频组件承载；二是进阶的三维视频融合——将视频画面作为纹理投射到 3D 场景中的对应平面/建筑表面（视频投影融合），使监控画面与空间位置直接对应。后者对相机标定与画面矫正有额外要求，但空间感知显著更强。

（2）多源异构数据的集成与排名呈现

交易数据（价格、销量、金额）、库存、物流、天气、供应链动态来自不同业务系统，前端层面统一收敛为"数据订阅 → 图元更新"的单一模式：每个数据源一个订阅通道（HTTP 轮询或 WebSocket 推送），每个通道绑定一组面板图元。排名类信息（销量榜、金额榜）由脚本对数据排序后驱动榜单图元的顺序与数值刷新；趋势类信息进图表组件做滚动更新。

（3）检验公示与流量监控

检验公示列表本质是数据表格图元 + 定时拉取；客流量/车流量可由前端对接闸机/摄像头计数系统的统计接口获得，趋势曲线与实时数值双呈现，异常聚集时以染色与动画提示。

智慧乡村综合管控

功能描述

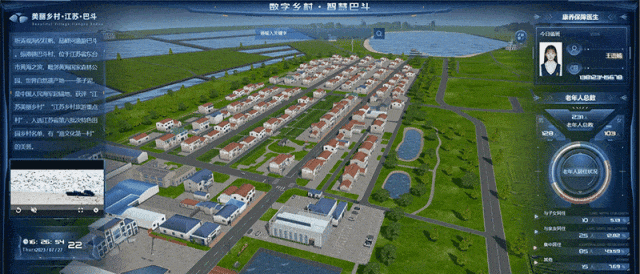

1:1 建模还原乡村全貌，从数字安防、智慧康养、智慧旅游建立综合管控平台；乡村巡检漫游；康养场景监测人员健康与环境数据，连接电子血压计、体温计等智能医疗设备，实时监测健康状况并提醒健康管理。

实现拆解

（1）1:1 场景建模与漫游

乡村全貌模型量大，建模阶段的轻量化策略尤为关键：建筑按结构合并、减面，重复构件（路灯、树木、栏杆）复用同一模型实例化加载，控制整体面数与 DrawCall。巡检漫游的实现核心是相机路径动画：预先在场景中定义巡检路径（一组空间坐标点）与关键点位，脚本驱动相机沿路径插值移动，途经点位时自动减速、聚焦目标区域并弹出该点位的监测信息面板；也可开放手动模式，由用户拖拽视角接管。漫游过程本质是一段"相机参数 + 面板状态"的时间轴脚本。

（2）数字安防

安防摄像头点位以 POI 标记呈现在乡村模型上，点击标记联动对应视频画面（复用第六节的视频接入能力）；告警事件（周界入侵、异常聚集）由后端安防系统推送，前端将告警点位标记染红闪烁并自动将相机飞行（camera flyTo）至事发位置——"自动镜头调度 + 染色标记"是 3D 安防场景的标准告警表达。

（3）智慧康养

康养功能是典型的"传感器 + 平台 + 前端呈现"三层结构：

网络与传感基础设施（血压计、体温计等智能医疗设备）经蓝牙/网关将测量数据上传信息管理平台；

平台完成数据归档、阈值判断与提醒生成；

前端订阅个体健康数据流，面板呈现测量曲线与最新数值，异常时（血压超阈值等）对该居民关联的模型/卡片执行染色告警，并推送提醒至其本人与医护人员界面。

医护人员端的"参考与决策依据"即为该数据面板的历史趋势与实时状态汇总，不涉及额外的渲染技术，重点在数据组织的完整性与提醒的及时性。

关键技术要点回顾

将各模块的实现逻辑收敛，本系统的技术骨架可归纳为五条：

从业务视角看，无论场景是大棚、牛舍、鱼塘还是乡村，所有功能最终都落在同一种开发范式上：以数据帧为输入、以图元属性为输出、以材质与动画为状态语言。理解了这一范式，数字孪生可视化系统的各业务模块就不再是一个个孤立的功能点，而是同一套技术骨架在不同农业场景下的实例化表达。
