E+H PMP71B仪表依托Profibus DP耦合与Modbus TCP网关实现精细化工车间数据互通应用

一、案例背景

本项目应用于精细化工合成生产车间，车间主要从事精细化学品、助剂、高分子材料合成加工，反应釜、精馏塔、物料输送管路的压力参数直接影响化学反应速率、产品纯度与生产安全，对监测精度和实时性要求极高。现场压力采集设备统一采用E+H PMP71B Profibus PA压力变送器，设备测量精度高、工况适配性强，支持总线式组网，可兼容各类Profibus PA协议现场设备，完全满足化工连续化生产监测需求。车间新型上位监控系统采用主流Modbus TCP工业以太网协议，依托局域网实现远程数据监控与集中管理。现场无一体式PA转TCP集成网关设备，且Profibus PA现场总线与Modbus TCP以太网协议架构不兼容，设备数据无法直接对接上位系统，长期依赖人工现场抄录数据，存在监控滞后、数据缺失等问题，制约车间数字化管控水平提升。

二、项目痛点

一是异构协议通信壁垒突出，Profibus PA为现场层总线协议，Modbus TCP为以太网监控协议，二者传输机制不同，无原生互通通道；

二是现场硬件配置缺失，无一体式PA转TCP网关，无法实现一键协议转换；

三是传统监测模式落后，人工记录数据实时性差、误差偏高，无法及时捕捉压力波动，易引发工艺异常与安全隐患；

四是上位TCP系统无法直接接入PA总线设备，系统兼容性差，车间智能化升级存在瓶颈。

三、网关功能

本项目采用JM-PA-DP与JM-DPM-TCP双网关分级组合架构，适配化工车间复杂工况。JM-PA-DP网关负责对接现场E+H PMP71B PA压力变送器，完成PA协议数据的采集、解析与纠错，将现场总线数据标准化转换为Profibus DP总线数据，保障底层数据完整精准。JM-DPM-TCP网关承担二级协议转换任务，将DP总线数据无损转换为标准Modbus TCP以太网数据，适配上位监控系统传输要求。双网关具备抗电磁干扰、断点续传、数据滤波功能，可长期稳定运行在化工生产环境。

四、解决方案

针对车间无一体式PA转TCP网关、双协议异构不通的核心问题，采用PA-DP-TCP分级递进式协议转换方案。无需改造原有PA采集仪表与TCP上位监控设备，通过双网关搭建两级通信链路。第一级由JM-PA-DP网关接入E+H PMP71B压力变送器，完成PA转DP协议转换与数据采集；第二级通过JM-DPM-TCP网关实现DP转Modbus TCP二次转换，最终实现车间工艺压力数据全自动、网络化实时上传。

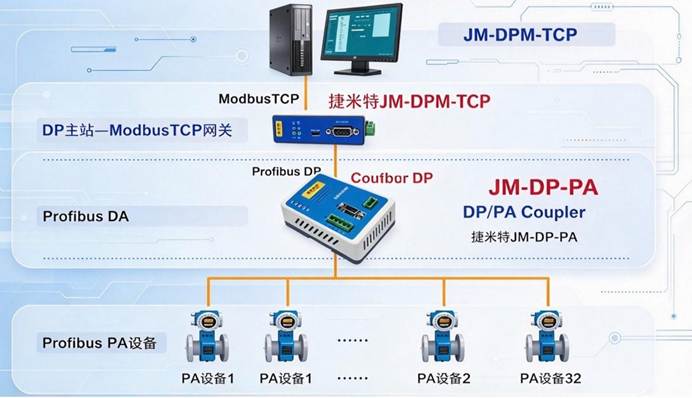

五、拓扑说明

六、实施过程

项目采用不停产施工方式，保障生产连续性。首先开展现场工况勘测，确认仪表通信参数、上位TCP协议点位及设备安装环境；其次完成双网关防爆、防尘标准化安装与线路布设；随后完成网关参数配置、数据点位映射与协议联调；最后开展72小时不间断试运行，校准数据精度，排查传输延迟、丢包等问题，确保系统稳定运行。

七、项目前后对比

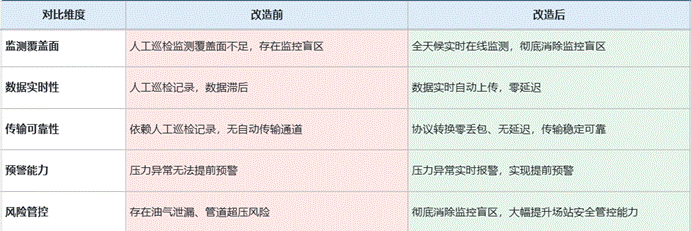

八、行业前景

精细化工、新材料、医药中间体合成等行业，普遍存在老旧PA现场仪表与新型Modbus TCP以太网监控系统混用的现状，异构协议适配是行业智能化改造的共性难题。本方案无需改动原有生产设备，改造成本低、稳定性强、适配范围广，具备极高的行业复制与推广价值。

九、案例总结

本案例针对精细化工车间无一体式PA转TCP网关、E+H PMP71B-PA设备与Modbus TCP上位系统通信壁垒问题，通过双网关PA-DP-TCP分级转换方案，高效解决异构协议数据互通难题。系统运行稳定可靠，显著提升了化工车间工艺管控精度与数字化监控水平，为精细化工行业新旧工控系统融合升级提供了成熟可行的实践方案。
