蓝牙音箱防护完整方案

​

蓝牙音箱是一种集成了音频解码、无线连接、功率放大和电源管理功能的便携式智能音频设备。在日常使用中，蓝牙音响既能满足无线音乐播放、免提通话的需求，又可作为智能手机的音频扩展设备，完成蓝牙连接、AUX音频输入、USB/TF卡播放和移动电源等服务。

蓝牙音箱作为随身携带的消费电子设备，其内部集成了蓝牙射频芯片、音频编解码器、功放芯片、电源管理IC等大量敏感电子元器件。这些元器件对静电放电（ESD）极为敏感，人体接触设备时静电电压可达数千伏甚至更高。一个微小的静电放电就可能使音箱的蓝牙连接断开、音频输出出现杂音或断音、系统死机重启，甚至造成音频解码芯片的永久性损坏。而且蓝牙音箱的结构开孔多、外部接口多样，在空气放电测试中极易出现异常，ESD防护器件的选型和布局难度更大。本文将基于蓝牙音箱系统的各模块电路进行分解，介绍适合蓝牙音箱系统的防护方案以及防护器件推荐，使该系统通过IEC 61000-4-2和IEC 61000-4-5标准

蓝牙音箱框图与可用物料汇总

下图为蓝牙音箱整机系统及静电防护框图，设备搭载音频主控芯片、蓝牙射频单元、音频功率放大器与锂电池供电系统，以 CPU 为核心，覆盖 Type-C 充电接口、TF 卡、蓝牙天线、AUX 音频输入、麦克风、喇叭、功能按键等多个单元，并通过I2C、音频差分、模拟 AD 等信号链路与主控交互。

图1 蓝牙音箱系统结构组成图

应用方案示例

1.电源开关控制

蓝牙音箱产品兼顾便携外观与续航能力，电源管理方案常采用集成度较高的充电管理 IC、LDO、DC-DC 芯片，将充电控制、电压转换等功能整合，仅需搭配少量外围元器件即可实现整机供电。针对功放驱动、电源通路切换等需要承载较大电流或是对 PCB 布局有特殊要求的电路，则会选用分立 MOS 管、三极管实现电路控制。针对该场景我们配套推荐了相应器件型号，工程师可结合整机电流规格、PCB 空间与电路设计需求灵活选型。

表1 MOS选型推荐

表2 三极管选型推荐

2.BAT

蓝牙音箱 BAT 电池端口为单节锂电池供电通路，工作过程中需要应对充放电冲击、短路、浪涌、反向电压等电气风险，因此需要选用通流能力充足的防护器件。同时为优化整机功耗、延长播放续航，应当优先选择漏电流较低的小型化封装防护器件。

图2 BAT电池静电防护方案

​编辑 表3 BAT电池可用物料汇总

3.KEY按键(BUTTON)

图3 KEY按键静电防护方案

表4 KEY按键可用物料汇总

4.MIC/SPEAKER/AUX

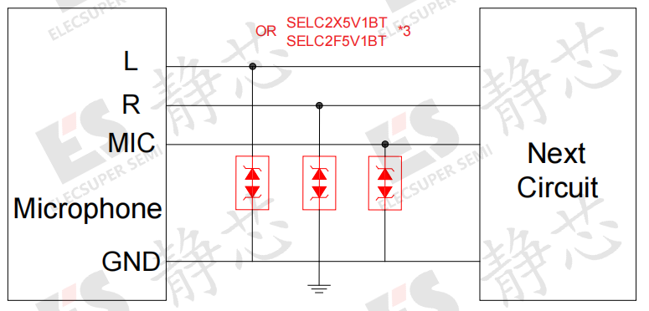

图4 Microphone静电防护方案

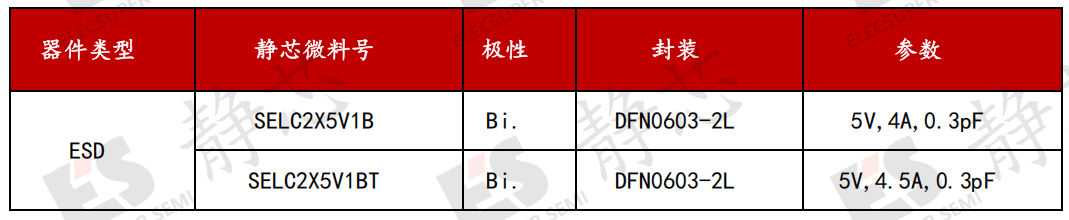

表5 Microphone/Speaker/AUX可用物料汇总

5.无线模块

图5 BLUE-ANT静电防护方案

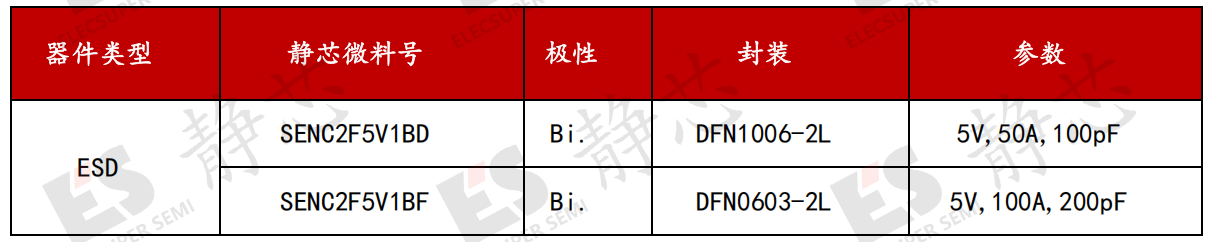

表6 无线模块可用物料汇总

6.SD卡接口

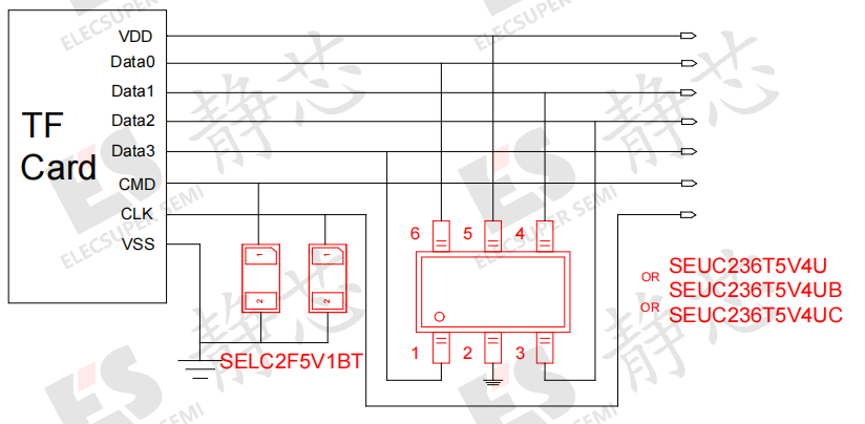

图6 TF卡接口静电防护方案

由于TF卡的数据线的传输速率较高，我们推荐选择低电容低钳位电压的集成六引脚ESD防护器件对SD卡的数据引脚与电源引脚进行防护，型号可选择SEUC236T5V4U 、SEUC236T5V4UB或SEUC236T5V4UC。三款型号都为低电容低钳位电压集成多路ESD静电二极管防护元件，可同时保护SD卡的五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。

对于TF卡的CMD命令线和CLK时钟线，我们选择了一款低电容ESD器件SELC2F5V1BT，该器件符合IEC 61000-4-2 (ESD) Level 4 规范，可在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

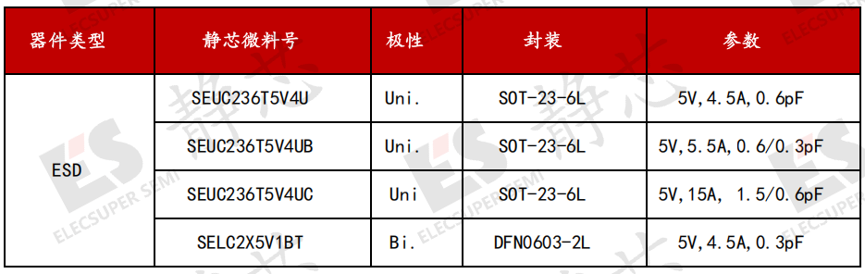

表7 TF卡接口可用物料汇总

7.USB接口

目前主流便携蓝牙音箱普遍搭载 USB Type-C 接口，支持正反插拔，使用便捷，兼顾充电与数据传输功能。该接口可为设备锂电池提供充电输入，部分音箱还支持通过 Type-C 实现音频传输。下图为蓝牙音箱 USB Type-C 端口完整静电防护方案。

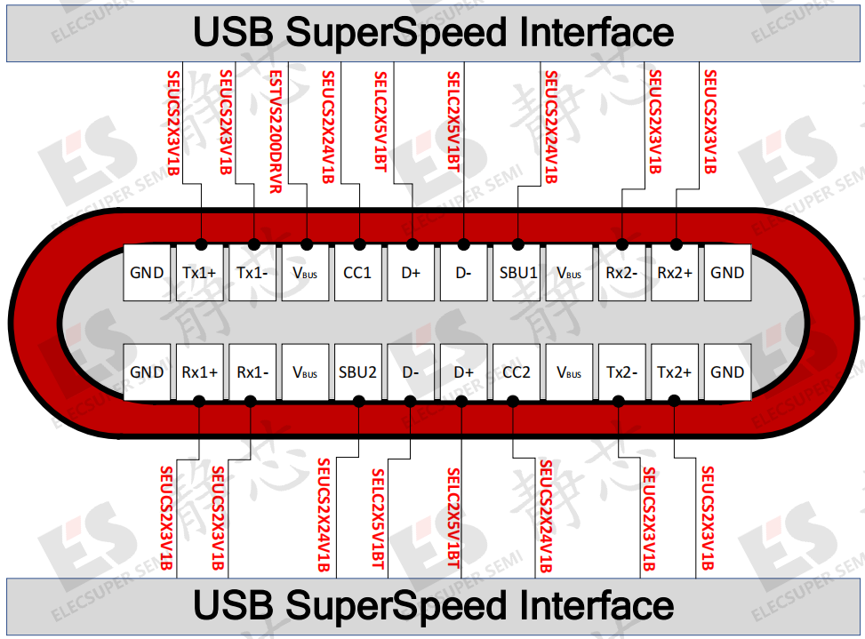

图7 USB-C接口静电防护方案

湖南静芯设计的SEUCS2X3V1B拥有卓越的ESD 保护特性，专为保护超高速USB 差分线路而设计，同时保持0.14pF的极低线间典型电容，确保高速差分线TX+ ,TX- ,RX+, RX-的信号完整性。SEUCS2X3V1B可对单路高速数据线进行静电防护，工作电压为 3.3 V，钳位电压仅为5.5V，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

支持PD 3.0的USB接口可以提供高达100W的功率，则VBUS上的最大电压可以达到20V，最大电流为5A。VBUS 引脚的安全性就需要使用工作电压高于 20V的防护器件来保护 VBUS 引脚。我们选用的是湖南静芯的一款工作电压为22V的瞬态转向抑制器(TDS)，型号为ESTVS2200DRVR。TDS的工作方式与TVS二极管不同，且具有更为优越的钳位电压和温度特性。TDS不再使用传统的PN结作为击穿机制与浪涌电流泄放通路。相反，TDS采用浪涌额定金属氧化物半导体场效应晶体管（MOSFET）进行浪涌电流泄放，以触发电路作为主要钳位元件。ESTVS2200DRVR器件为DFN封装，工作电压为22V，它具有24.6V的最小击穿电压和70A的峰值脉冲电流, 且符合IEC 61000-4-2 (ESD) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护。

D+/D-两个引脚是用于兼容USB 2.0接口，D+和D-引脚承载速率为480Mbps的差分数据信号，这对差分线上的电压在正常工作条件下可以达到 5V。推荐采用湖南静芯的一款低电容ESD保护器件SELC2X5V1BT，该器件的工作电压为5V，钳位电压为22V，结电容仅为0.3pF，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

CC/SBU引脚我们推荐使用湖南静芯的双向ESD静电保护器件SEUCS2X24V1B，该器件采用超小型DFN0603-2L封装，工作电压为24V，钳位电压为5.6V，结电容仅为0.12pF， 符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

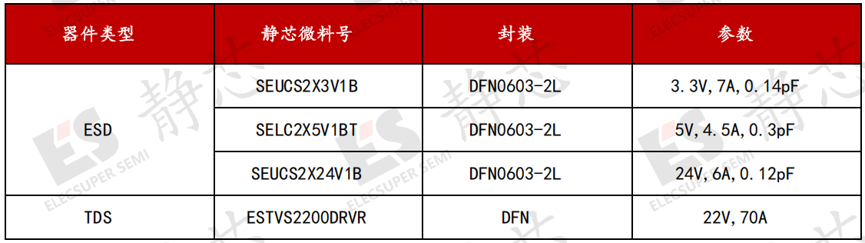

表8 USB-C接口可用物料汇总

总结与结论

随着音频技术持续迭代升级，蓝牙音箱从基础音频播放设备逐步发展为集成无线收音、本地播放、有线音源输入的多功能便携音频终端。产品日常频繁插拔Type-C线材、触碰按键、户外手持使用，极易遭受静电侵扰，对静电防护提出严苛挑战。通过多层次系统静电防护设计，可有效泄放静电瞬态能量，避免静电造成蓝牙掉线、音频卡顿甚至整机死机等故障，保障整机工作稳定性与用户使用体验。

​
