新品上市｜阿童木MDSC-2102L一拖二双张检测器，破解锂电极片双张叠料难题

双路独立检测 · 铜铝箔0.01mm精准识别 · 200组配方一键切换

阿童木（广州）智能科技有限公司正式发布 MDSC-2102L 金属双张检测器。一台主机搭配两个传感器，双路独立检测、独立输出，专为锂电极片、铜箔铝箔等超薄金属片料的双张叠料检测设计。针对叠片机内部空间狭小、薄箔材易漏检的行业现状，MDSC-2102L 从进料环节拦截双张，帮助设备厂商和电池生产厂稳住良率、降低停机与报废风险。

为什么双张叠料必须从源头拦截？

锂电叠片产线越跑越快，生产节拍持续拉高。极片受静电吸附、板材翘曲粘连出现的双张叠料，是设备厂商和电池生产厂里很头疼的现实问题。

一旦铜、铝极片两张叠在一起流入叠片工序，轻则造成批量物料报废、设备卡停，严重时还会增加电芯厚度超标和内部短路风险，带来实打实的安全隐患，从源头智能拦截叠料不良，是产线提质降本的关键。

产品亮点，直击产线实际问题

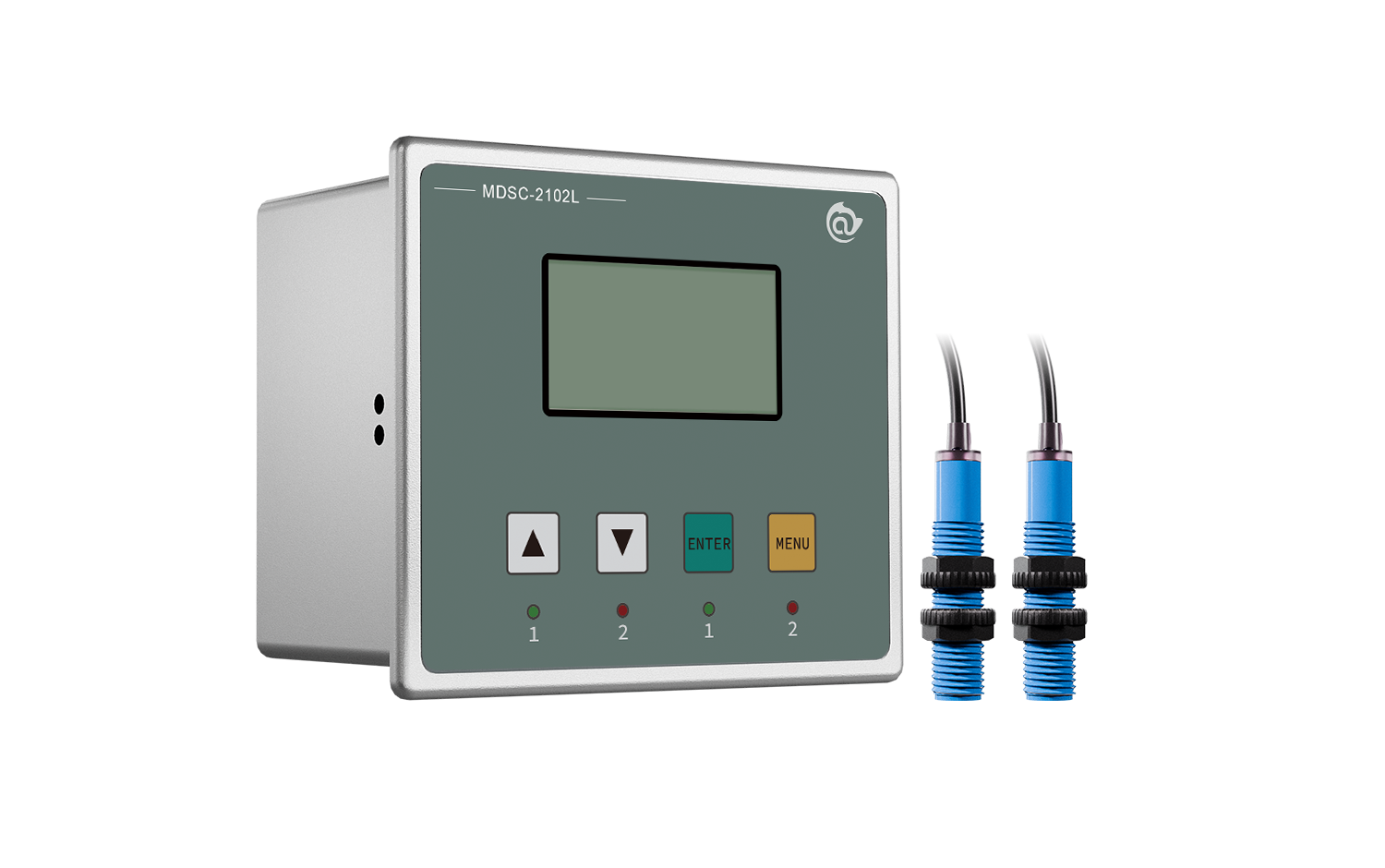

一拖二双通道，双工位分开检测

一台主机可搭载 2 个传感器，两路通道独立运算、信号分开输出，互不影响。双工位叠片机可以一套设备搞定两个点位检测，减少控制器采购数量，简化柜内布线，帮助设备整机降低 BOM 成本与布线复杂度。

每一路传感器都能单独启用或者关闭，内置 200 组材料配方存储。对于已经示教过的极片规格，可直接调用保存好的参数；若材质、厚度、外形或检测位置发生变化，仍需按流程重新示教。这样既能适配多规格极片的柔性换产，也能保证检测稳定性。

针对锂电箔材优化，薄料检测更靠谱

专为锂电铜、铝薄箔材做检测优化，能够识别细微的厚度差异，准确区分单张、双张状态，改善薄箔材不好测、容易漏检的情况。

传感器测量范围覆盖：

铜料：0.01~0.09 mm

铝料：0.01~0.1 mm

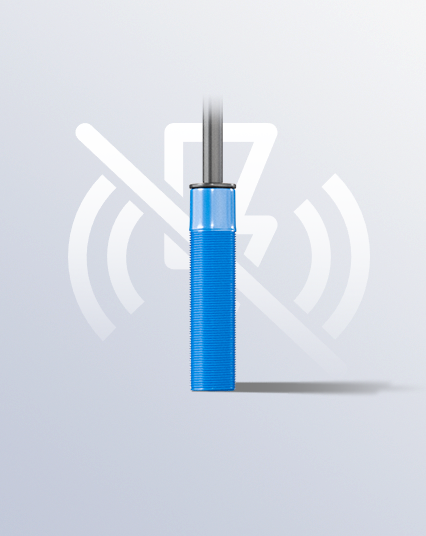

设备搭载M12规格小型接触式探头，体积小巧。即便叠片机内部安装位置局促，也可轻松安装，改造现有设备无需大幅改动结构，调试安装便捷高效。

200组大容量配方存储，适配柔性换产生产

针对工厂多规格、小批量、频繁换产的生产痛点，MDSC-2102L搭载200组大容量材料配方记忆存储功能，适配各类柔性自动化产线。可提前对不同厚度、材质、规格的铜箔、铝箔及金属薄片完成示教校准并保存参数。

生产换型无需反复调试示教，支持面板手动切换、Modbus总线远程切换两种方式，秒级调取对应物料配方、完成换产适配。有效解决传统设备配方容量小、换产繁琐、耗时久的问题，大幅缩短停机换产时间，提升整体生产效率，完美适配锂电、五金加工多品类、柔性化生产需求。

响应速度快，跟上高速产线节拍

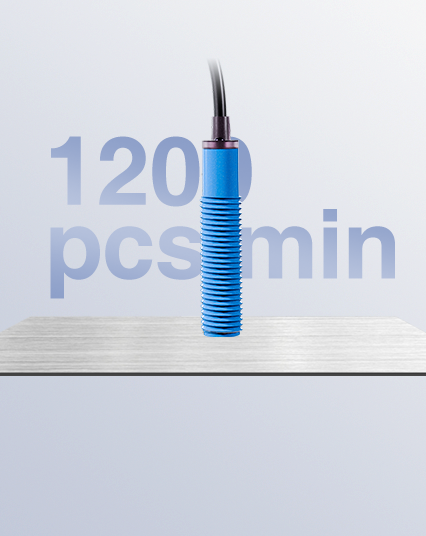

50ms 硬件反应速度，检测节拍可达约 1200 次/分钟，可覆盖市面上绝大多数高速叠片生产节拍；实际运行节拍可结合设备机械运动与通讯周期灵活适配。

设备灵敏度、输出延时均可现场按需微调；开启双张保持锁存功能后，检测到叠料会自动锁定报警信号，需人工确认才可解除，彻底杜绝报警一闪而过、漏记录、漏处理的问题，排除材料异常后，按下ENTER键即可清除锁存状态。

IO 接口 + RS485 通讯，对接自动化设备简单

设备输出支持 NPN/PNP 自由切换，可精准反馈零张、单张、双张三种工作状态，直接对接PLC控制系统，检测到异常可即时联动设备停机报警，阻断不良流入下道工序。

标配完整 Modbus-RS485 通讯协议，上位机可远程切换材料组别、完成零/单/双张远程示教、实时读取检测数据与设备故障信息，无缝对接MES系统，实现检测数据全程留存可追溯，完美适配锂电工厂智能化、数字化生产改造需求。

落地应用场景

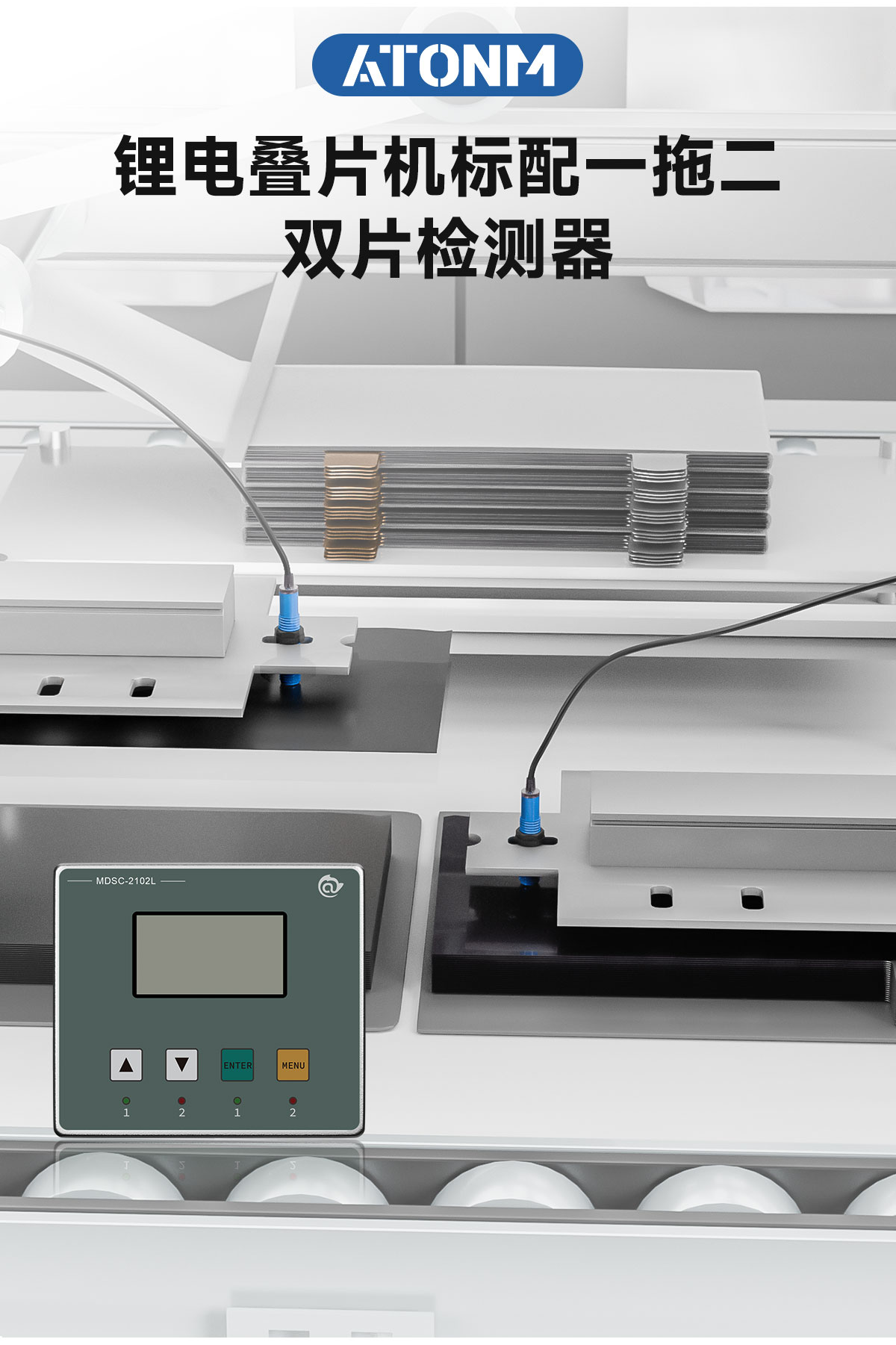

锂电池叠片机：正负极铜箔、铝箔极片检测，规避叠片工序双张进料

双工位自动化设备：一台控制器实现两处点位检测，节约硬件投入、精简设备结构

薄金属片料上料检测：避免铜铝薄料叠料流入后工序，减少物料报废与模具损耗

冲压、五金件加工上料工序，全方位防范金属片料叠料风险

铜铝混料交替上料产线，双路独立检测，适配不同材质同步检测

需要 RS485 接入 PLC 或 MES 的自动化、数字化升级产线

核心规格速览

项目 参数

主机型号 MDSC-2102L

检测对象 铜箔、铝箔、各类超薄金属片料

测量范围 铜 0.01~0.09mm；铝 0.01~0.1mm

传感器配置 一台主机配2个传感器，双路独立检测输出

材料配方 200组，面板手动/Modbus总线一键切换

输出方式 NPN/PNP可切换，默认NPN

通讯方式 RS485，Modbus RTU协议

响应速度 50ms

供电方式 24V DC

防护等级 设备前面板IP65、传感器IP65

质保周期 18个月（以设备条码为准）

常见问题

Q：铜箔、铝箔混料能同时检测吗？

A：可以。MDSC-2102L 两路传感器独立判断、独立输出，可分别设置不同材料属性和检测阈值，两路互不干扰，支持铜铝混料同步检测。

Q：换料需要重新示教吗？

A：已完成示教存储的材料规格，可直接调用对应配方使用；若物料材质、厚度、外形或检测位置发生变更，需按标准流程重新示教，保障检测精度。

Q：设备可以对接PLC/MES系统吗？

A：支持NPN/PNP开关量输出，可直接对接PLC；标配RS485接口与Modbus RTU协议，可无缝对接上位机、MES系统，适配产线数字化升级。

Q：设备安装有哪些注意事项？

A：传感器需垂直、紧贴片料安装，杜绝气隙、倾斜、板材弓形间隙；传感器线缆需与动力线分开走线，远离变频器、伺服电机等强电磁干扰设备，保障检测稳定。

Q：产品质保多久？

A：设备整机质保期18个月，质保周期以设备机身条码日期为准。
