EtherNet/IP转Modbus RTU｜工业自动化实现台达AS300与工控机异构通讯

一、应用场景

随着电商和新零售的快速发展，智能仓储物流分拣中心的处理能力和自动化水平成为物流企业核心竞争力的重要体现。某大型物流企业在湖北武汉的区域分拣中心中，其包裹分拣线采用了台达AS300系列小型PLC作为EtherNet/IP主站控制器，负责分拣机器人、输送线、堆垛机、扫码枪等核心设备的实时控制。AS300支持EtherNet/IP总线协议，具备高速IO处理和多轴运动控制能力，能够精确控制分拣机器人的抓取动作和输送线的运行节拍，满足每小时12000件包裹的分拣处理能力要求。

与此同时，该分拣中心的仓储管理系统（WMS）和电子标签拣选系统由一台工业控制计算机（工控机）承担。工控机通过Modbus RTU协议与电子标签、分拣道口指示灯、重量复检秤等设备进行通讯，运行WMS仓储管理软件进行订单分配、库存管理和分拣调度。由于台达AS300运行在EtherNet/IP网络，工控机运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致分拣设备的实时状态与WMS的订单调度数据相互割裂。

在物流行业向智能化、柔性化转型的趋势下，企业需要实现分拣设备与WMS系统的实时数据交互，例如WMS根据订单优先级动态调整分拣策略，分拣设备将包裹重量和分拣结果实时反馈给WMS进行库存更新和异常处理。如何实现台达AS300的EtherNet/IP网络与工控机的Modbus RTU网络之间的高速可靠数据互通，成为该分拣中心智能化升级的关键技术需求。

二、协议转换网关功能简介

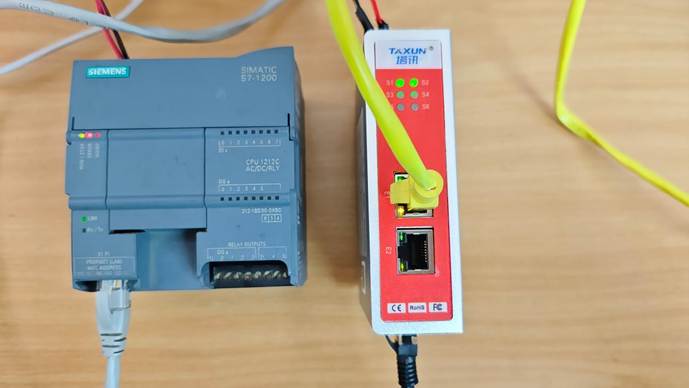

塔讯TX131-RE-RS-EIS是一款专为工业自动化现场异构网络互联设计的协议转换网关，集成了智能网关和数据采集器的核心功能。该网关在EtherNet/IP侧作为从站（Adapter）接入台达AS300的EtherNet/IP扫描器网络，在Modbus RTU侧作为从站接入工控机的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。

针对智能仓储物流分拣线的应用需求，TX131-RE-RS-EIS的关键功能特性包括：

双从站高速转换：EtherNet/IP侧支持RPI低至1ms，Modbus RTU侧支持最高115200bps波特率，端到端数据延迟可控制在50ms以内，满足分拣线的高速实时性要求。

大容量数据映射：输入/输出各512字节的过程数据区，可满足包裹条码、分拣道口、重量数据、设备状态、订单信息等数百个点位的同时交换。

多主站兼容性：EtherNet/IP侧兼容台达、罗克韦尔、汇川等多家品牌的EtherNet/IP主站；Modbus RTU侧支持标准Modbus功能码，可与工控机上的WMS系统和各类组态软件无缝对接。

工业级可靠性：金属外壳，DIN导轨安装，宽温设计，电源和通讯接口隔离，适应物流分拣中心的长时间连续运行和粉尘环境。

便捷配置与诊断：提供Windows配置软件和通讯状态指示灯，支持在线诊断和固件升级，调试维护简便。

作为一款专业的工业网关，TX131-RE-RS-EIS为智能仓储物流分拣线设备控制与仓储管理的数据融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键物联网关设备。

三、系统结构拓扑图

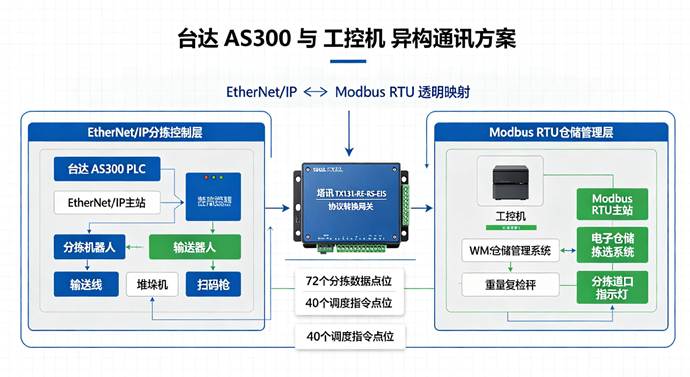

智能仓储物流分拣线协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP分拣控制层：台达AS300 PLC作为EtherNet/IP主站，通过工业以太网连接分拣机器人、输送线、堆垛机、扫码枪等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU仓储管理层：工控机作为Modbus RTU主站，通过RS485总线连接WMS仓储管理系统、电子标签拣选系统等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

设备-WMS数据割裂：台达AS300控制的分拣设备状态、包裹分拣结果与工控机运行的WMS订单数据相互隔离，WMS无法实时获取分拣进度和设备状态，订单调度滞后。

分拣异常处理滞后：包裹重量异常、条码无法识别等分拣异常由AS300检测，但无法实时通知WMS，异常包裹处理依赖人工巡检，处理时间长，影响分拣效率。

库存更新不及时：分拣完成的包裹数据需要人工汇总后批量导入WMS，库存更新滞后≥4小时，导致库存数据与实际状态不一致，影响订单分配准确性。

调度灵活性不足：WMS无法根据分拣设备的实时负荷动态调整订单分配策略，高峰期部分分拣道口拥堵而其他道口空闲，整体分拣效率未达最优。

系统集成方案受限：若采用工控机加装EtherNet/IP通讯卡和OPC服务器的方案，成本高（约10万元）且实时性差（OPC数据刷新通常≥1秒），无法满足分拣线的高速响应要求。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，构建”台达AS300（EtherNet/IP主站）—TX131网关（双从站）—工控机（Modbus RTU主站）“的异构通讯架构。

1.硬件部署

在分拣线主控制柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与AS300同网段（192.168.0.x）；RS485接口接入工控机多串口卡扩展的RS485总线，网关从站地址设为3，波特率115200，8数据位，1停止位，无校验。

2. 数据映射配置

AS300→工控机方向（分拣数据上传）：包裹条码号、分拣道口号、包裹重量、分拣完成标志、异常代码、设备运行状态、各道口计数等72个点位，由AS300写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40072，供工控机读取。

工控机→AS300方向（调度指令下发）：订单优先级、目标分拣道口、分拣启动/停止命令、速度设定、异常处理指令等40个点位，由工控机写入网关Modbus输入寄存器30001~30040，映射到EtherNet/IP输入区供AS300读取。

3. 主站配置

台达AS300侧：在ISPSoft软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射，并在PLC程序中编写分拣数据上传和调度指令接收逻辑。

工控机侧：在WMS系统中集成Modbus RTU通讯驱动，添加TX131从站设备，配置读写寄存器地址和扫描周期（100ms），实现分拣数据的实时读取和调度指令的快速下发。

4. 应用逻辑

实时库存更新：AS300在每个包裹分拣完成后，将包裹条码和分拣道口通过网关上传给工控机，WMS实时更新库存状态和订单进度，库存更新延迟从4小时缩短至100ms。

动态调度：WMS根据各分拣道口的实时负荷（通过网关获取的道口计数）动态调整订单分配，平衡各道口工作量，提升整体分拣效率。

异常实时处理：AS300检测到分拣异常后，立即通过网关将异常代码上传给WMS，WMS自动触发异常处理流程（如重新分拣、人工复核），异常处理时间从平均15分钟缩短至1分钟。

六、实施过程

第一阶段：现场勘查与点位梳理

现场确认台达AS300的IP地址、EtherNet/IP网络配置、工控机的串口参数、WMS系统的数据接口需求。与物流工程师和IT工程师共同梳理需要交互的数据点位，共确定112个点位：分拣数据上传72个，调度指令下发40个。

第二阶段：网关配置与实验室联调

在实验室使用台达AS300样机和工控机搭建测试平台。完成TX131网关配置和112个点位的映射表。测试数据读写正确性、刷新周期和大数据量传输稳定性。分拣数据刷新约50ms，调度指令响应约30ms，满足高速分拣要求。

第三阶段：现场安装接线

利用夜间分拣低峰期进行网关安装。网关安装在分拣线主控制柜的DIN导轨上，接入24VDC电源。以太网和RS485接线同步完成，RS485线缆采用屏蔽双绞线缆。接线完成后通电自检正常。

第四阶段：在线调试

在分拣线试运行模式下进行在线调试。在AS300中下载添加了网关从站的程序，在工控机WMS中集成Modbus通讯驱动。逐点验证112个点位的数据一致性，重点测试包裹条码传输的完整性（32位条码号分4个寄存器传输，拼接正确）和异常处理响应速度。调试中发现WMS侧寄存器字节序与网关不一致，调整后数据正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测网关通讯状态、数据丢包率、分拣效率等指标。试运行期间通讯成功率99.98%，分拣效率提升约10%，异常处理时间显著缩短。根据试运行情况优化了WMS的动态调度算法。项目通过验收。

七、应用效果

库存实时更新：分拣完成数据实时上传WMS，库存更新延迟从4小时缩短至100ms，库存数据准确率达到100%，订单分配准确性大幅提升。

分拣效率提升：WMS基于各道口实时负荷动态调度，分拣线整体处理能力从12000件/小时提升至13200件/小时，提升10%。

异常处理加速：分拣异常实时通知WMS并自动触发处理流程，异常处理平均时间从15分钟缩短至1分钟，异常包裹积压减少90%。

人工成本降低：取消了人工汇总分拣数据和异常巡检环节，分拣中心减少3名数据录入和异常处理人员，年节省人工成本约18万元。

改造投资经济：单台网关加调试费用约2万元，远低于OPC服务器方案（约10万元），投资回报周期不足3个月。

八、项目实施前后效果对比

对比维度	实施前	实施后	改善幅度
库存更新延迟	≥4小时（人工导入）	≤100ms（实时上传）	提升数万倍
库存数据准确率	约85%	100%	提升15个百分点
分拣处理能力	12000件/小时	13200件/小时	提升10%
异常处理时间	平均15分钟	平均1分钟	缩短93%
异常包裹积压	日均约50件	日均约5件	减少90%
数据录入人员	3人	0人	全部替代
改造成本	OPC方案约10万元	网关方案约2万元	节省80%
数据刷新周期	OPC≥1秒	≤50ms	提升20倍
通讯成功率	无互联	99.98%	从无到有
投资回报周期	—	约2.5个月	—

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了台达AS300（EtherNet/IP主站）与工控机（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入分拣控制层的EtherNet/IP网络和仓储管理层的Modbus RTU网络，完成了分拣数据与调度指令的双向透明传输，实现了库存实时更新、动态调度和异常快速处理。

该项目充分体现了工业网关在智能仓储物流领域的核心价值：以协议转换打破设备控制与仓储管理之间的总线协议壁垒，以数据采集器的精度实现点位级数据互通，为工业物联网平台提供高速实时的数据底座。TX131-RE-RS-EIS作为一款高性能的智能网关和物联网关，为物流企业的分拣效率提升、库存精准管理和异常快速响应提供了经济高效的互联解决方案。
