芯朋微电子推出PN875x系列多模式AC-DC电源芯片

芯朋微PN875x系列

赋能智能家电高效演进

随着智能家电持续向高性能、低待机功耗和小型化方向演进，AC-DC 电源设计正面临更高要求：既要兼顾 20W~40W 功率段的效率与可靠性，又要在宽压输入、EMI 控制和系统保护完整性之间实现更优平衡。针对这一市场需求，芯朋微正式推出PN875x系列。作为一款带高压启动模块的多模式 AC-DC 电源芯片，PN875x 系列采用高集成度设计，具备 EMC 性能优异、效率表现出色、保护功能完善等特点，面向智能家电应用提供更具竞争力的电源解决方案，并为Txx系列的国产替换提供新的选择。

【PN875x】20W-40W 多模式控制AC-DC

01. 专利散热设计：PN875x系列采用先进的混合叠层专利封装技术，在满足大面积GND接触散热的同时，还能保证5kV以上的绝缘耐压。

02.全负载段高转换效率：内置高压启动，集成CS电阻，芯片为多模式控制，优化了芯片全负载端的转换效率。

03.应用灵活：PN875x 系列支持通过外围配置实现多功能调节，包括Idlimit，输入过欠压保护、输出过压保护、外部使能等多重保护机制，为系统高可靠运行保驾护航。

04.高可靠性：除功能与性能表现外，器件本身的抗扰与防护能力同样关系到整机稳定性。PN875x 系列通过一系列可靠性测试，可更好适配实际应用环境需求。

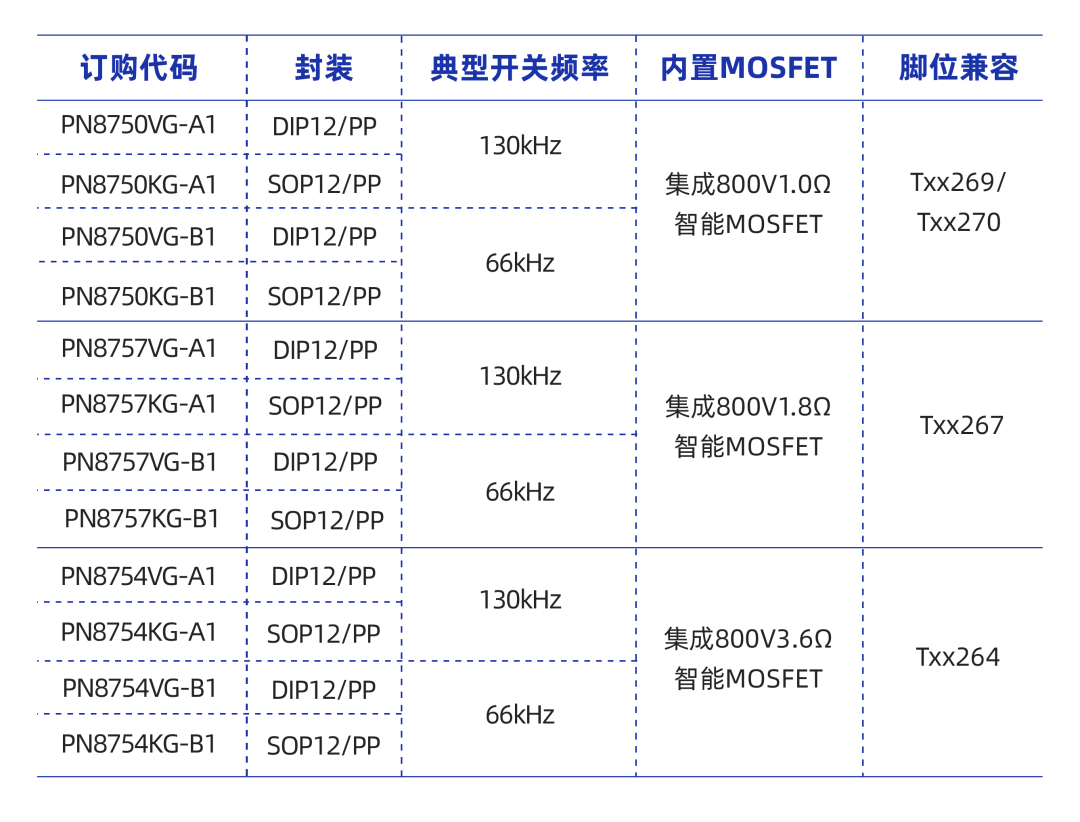

PN875x 订购代码/封装

01专利散热设计

PN875x系列采用先进的混合叠层专利封装技术，在满足大面积GND接触散热的同时，还能保证5kV以上的绝缘耐压。

以PN8750为例，温升测试如下，在环温30℃ ，输入电压230Vac条件下带载40W，芯片表面温度仅80℃。

02应用灵活

芯片通过IL外置电阻可以配置Idlimit，以PN8750为例：

芯片F管脚可以实现输入过欠压保护功能，在BULK电容正极通过电阻连接至F脚，根据流入F脚的电流判断输入电压大小，实现输入过欠压保护功能，过欠压理论计算阈值如下：

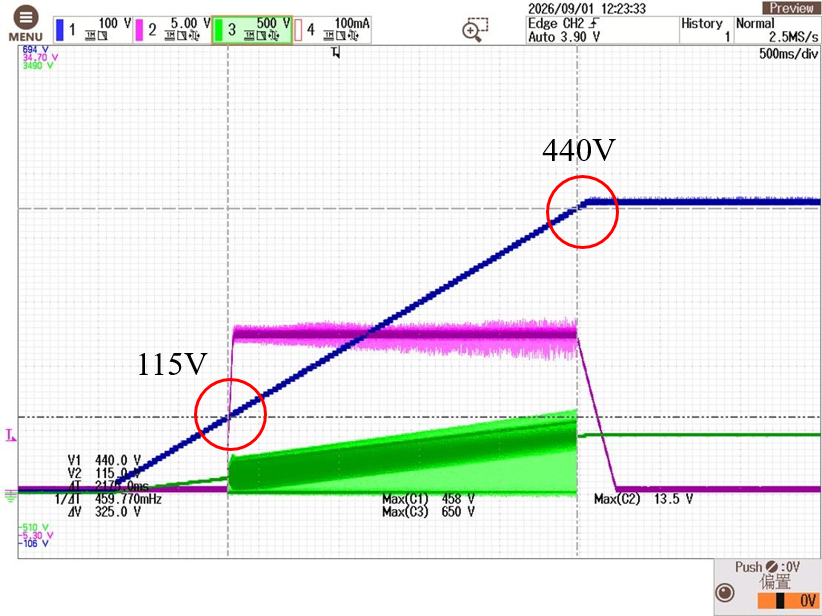

以PN8750为例，外围4MΩ上拉电阻，UVP保护点约为115V，OVP保护点约为440V，实测波形如下：

蓝色：Vbulk电压 / 红色：Vout输出电压 /

绿色：芯片SW电压

03全负载段高转换效率

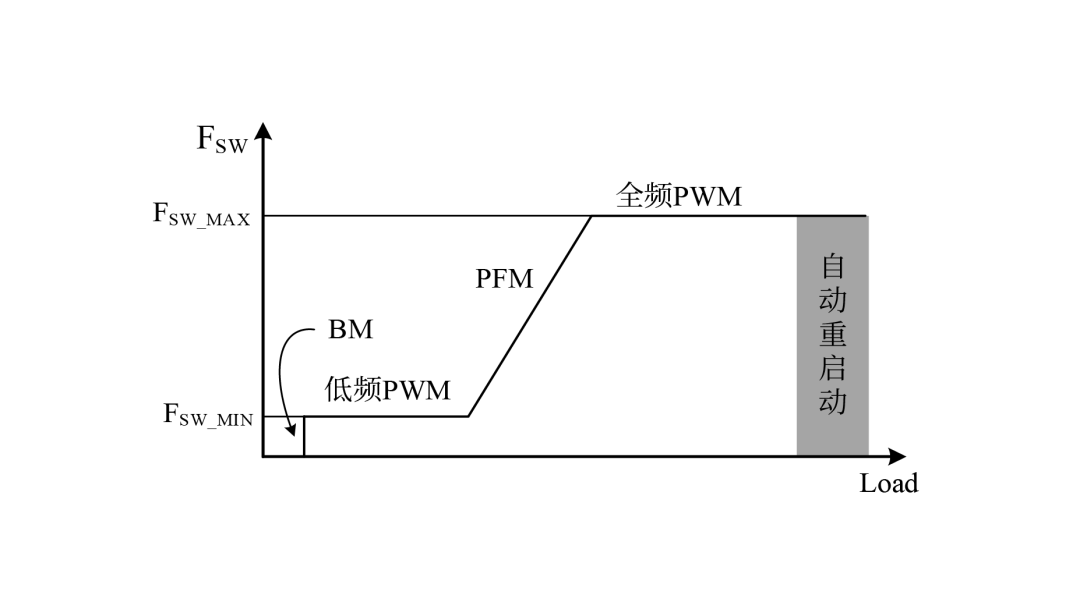

PN875x可根据不同负载状态进行工作模式调节；芯片轻载工作时会进入burstmode模式，降低待机功耗。

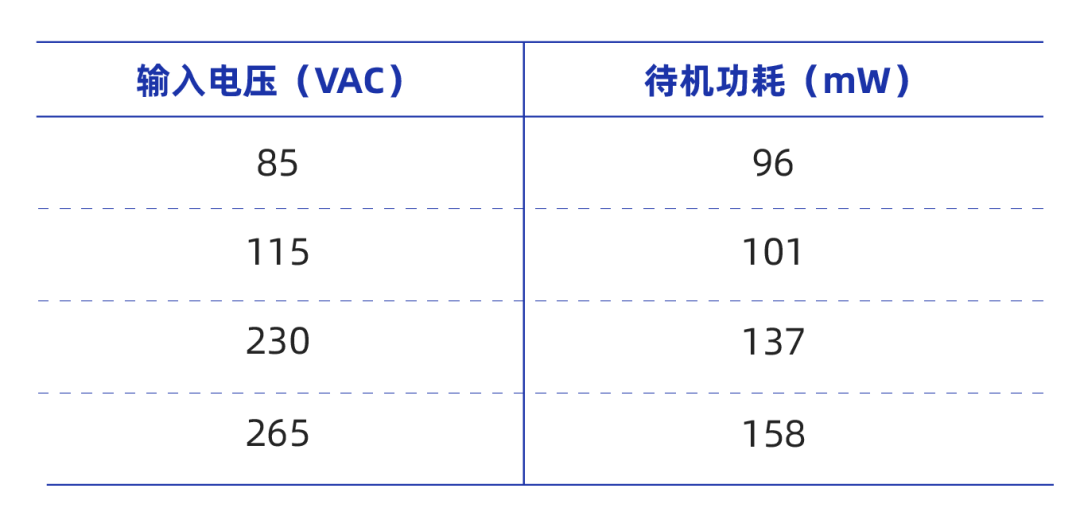

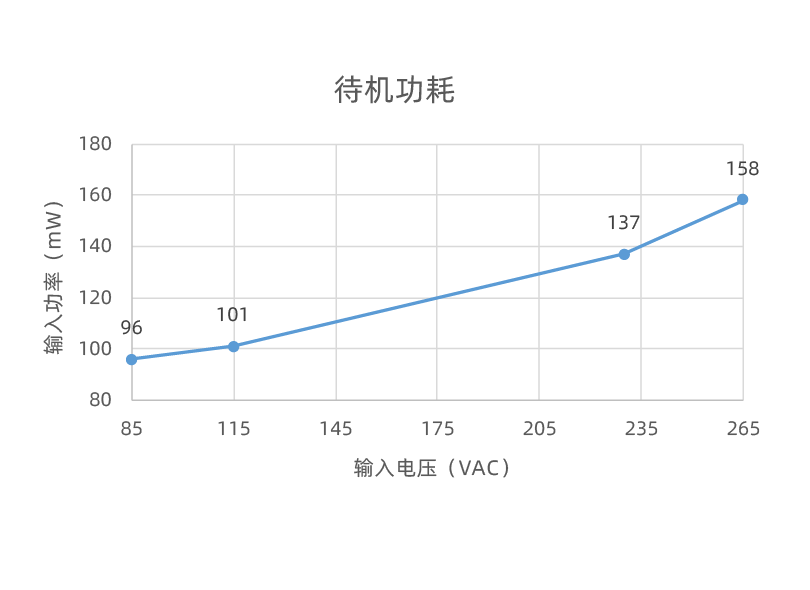

通过高压启动技术，节省外围高压启动电阻，可以进一步降低芯片待机功耗；以PN8750为例，待机功耗如下：

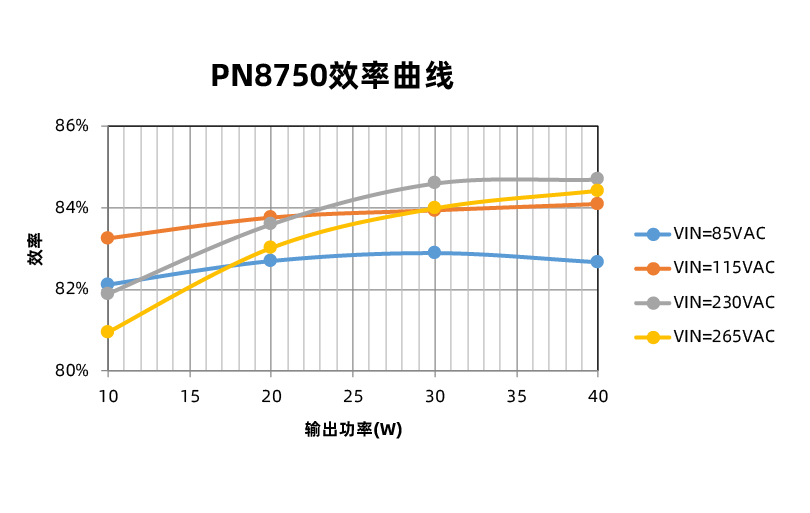

PN875x 通过智能MOS电流镜像技术，集成外部CS电阻，降低满载损耗，满足智能家电 20W~40W 应用需求，以PN8750为例，效率曲线如下：

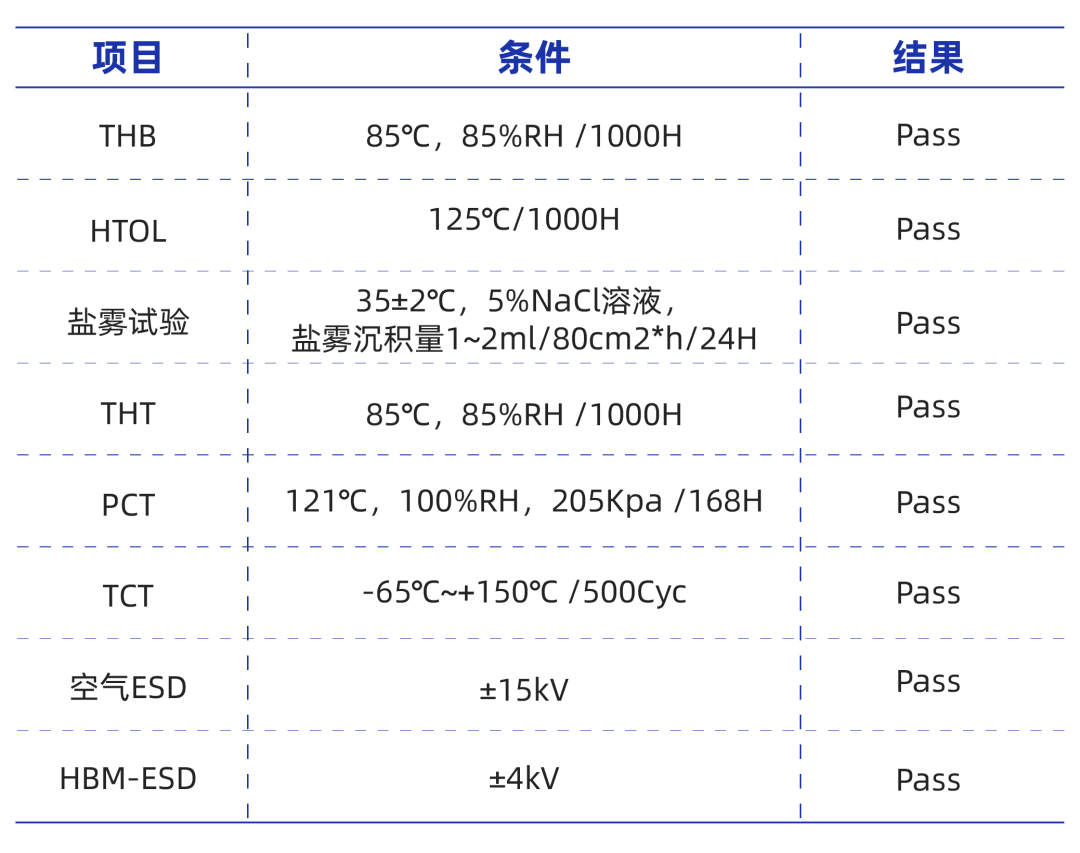

04高可靠性

对于智能家电电源应用而言，器件在实际环境中的抗扰能力，是保障整机稳定运行的重要基础。这有助于提升器件在生产、装配及实际使用环境中的适应能力，进一步增强整机方案的可靠性表现。

20W~40W 多模式控制AC-DC

PN875x 系列化产品

芯朋微该系列通过配置不同的MOS，覆盖20W~40W功率段，全系列产品如下：

芯朋微深耕电源芯片设计

打造高品质智能家电电源方案

在全球能效法规持续升级、智能家电向高功率密度、智能化迭代的行业背景下，具备高集成度、高可靠性、宽电压适配能力的AC-DC电源芯片，已然成为功率转换领域的核心研发与应用趋势。

针对智能家电电源的严苛应用需求，芯朋微PN875x系列混合叠层专利封装技术、高压启动模块及多模式智能控制三大核心技术，成功实现20W~40W功率段全负载高效能耗表现，同时具备优异的EMC电磁兼容性能。该系列芯片有效解决了传统电源方案集成度低、能效不足、适配性差等痛点，为智能家电领域提供了高性价比、高稳定性的系统级电源解决方案，是极具落地价值的国产替代优选产品。

如需了解PN875x系列更多详情，欢迎扫码/登陆芯朋微官网申请免费Demo与样品！
