EtherNet/IP转CC-Link IEFB智能网关方案，基恩士KV7500对接三菱FX5U仓储改造

一、网关功能简介

塔讯TX161-RE-RE-CCIE/EIS是一款面向异构工业网络互联互通的智能网关、工业网关、协议转换网关，专为EtherNet/IP与CC-Link IEFB双总线跨品牌设备通讯场景研发，支持双从站工作模式，可同时作为EtherNet/IP从站、CC-Link IEFB从站挂载在两条独立总线协议网络中，无需修改主站PLC程序、不占用主站通讯资源，是工业现场轻量化改造的核心通讯中转设备。设备内置高性能数据采集器，支持毫秒级全域数据采样、本地断线缓存、自动补发上传，可高效采集设备运行状态、工艺参数、传感数据、生产能耗等多维数据，无缝对接厂区工业物联网平台、MES、WMS、SCADA上位系统。硬件采用工业级宽温设计，适配仓储车间常年恒温、高连续运行、多设备电磁干扰工况，支持DIN导轨快速安装，具备链路心跳检测、断线告警、数据防漂移、网络风暴隔离等功能，稳定性与兼容性极强，广泛应用于工业自动化仓储、物流、智能制造等主流高前景行业。

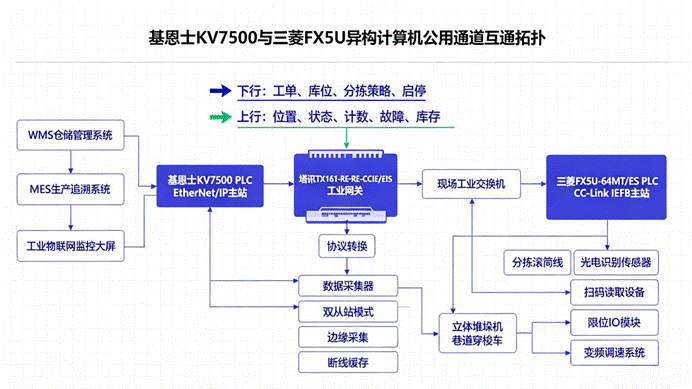

二、设备结构拓扑结构图

三、项目应用场景概况

本项目落地于华东大型智能制造产业园成品智能立体仓储物流中心，属于工业物联网与智能物流高增长前景赛道，主要承担园区多品类工业零部件、成品整机的自动化入库、密集存储、智能分拣、精准出库、库存盘点、物料转运全流程作业，是现代化工厂实现无人化仓储、降本增效、数字化管控的核心配套系统。整套立体仓储系统采用分层式工业自动化控制架构，上层仓储调度与数据管理核心采用基恩士KV7500系列高端PLC，作为车间EtherNet/IP总线主站设备，凭借高速运算、高稳定性、多数据点位的优势，对接厂区WMS仓储管理系统、MES追溯系统、工业物联网运维平台，统筹整座立体库的库存台账管理、出入库工单下发、物料批次匹配、仓储节拍调度、设备总联锁管控、仓储数据统计分析，是整个智能仓储系统的数字化中枢。

现场巷道堆垛机、高速分拣线、穿梭车等执行设备，采用三菱FX5U-64MT/ES FX系列PLC搭建CC-Link IEFB高速工业总线网络并作为现场主站，集中管控立体库堆垛机伺服行走机构、升降定位系统、分拣滚筒变频机组、物料扫码识别模块、光电检测传感器、安全防护IO、巷道穿梭车运行系统等所有现场执行设备。由于EtherNet/IP与CC-Link IEFB属于两套完全不兼容的工业总线协议，基恩士上层调度系统与三菱现场设备控制系统原生无法互通，长期形成严重的数据孤岛，导致仓储调度与现场执行脱节、出入库效率低、库存数据不准、设备运维滞后。为彻底解决跨品牌、跨总线的数据交互难题，项目部署塔讯TX161-RE-RE-CCIE/EIS智能网关，依托网关专业的协议转换能力与数据采集器功能，实现双总线双向数据透明传输与全域数据采集，打通仓储管控层与设备执行层的数据壁垒，全面提升智能立体库自动化、数字化、智能化管控水平，适配仓储系统7×24小时不间断连续运行的严苛需求。

四、原有系统架构与项目痛点

改造前，基恩士KV7500 EtherNet/IP主控系统与三菱FX5U CC-Link IEFB现场控制系统物理隔离、独立运行，两套系统各司其职但无有效数据交互链路，随着园区产能扩张、仓储物料品类增多、出入库吞吐量翻倍增长，原有控制模式的短板全面暴露，成为制约智能仓储流转效率、库存精准度、设备稼动率的核心瓶颈，主要存在五大核心痛点。

第一，仓储调度与现场执行脱节，自动化流转效率低下。上层基恩士KV7500系统可接收WMS系统的出入库工单、物料批次、库位信息，但因总线协议不兼容，无法将调度指令、库位分配参数、分拣策略下发至三菱FX5U现场控制系统。现场堆垛机、分拣线只能依靠固定程序机械式运行，无法根据实时工单动态调整作业策略，不同物料混流分拣时极易出现错分、漏分、库位错乱问题，人工干预频次高，日均人工纠错时长超2小时，立体库整体出入库效率无法发挥自动化设备的最大性能。

第二，现场设备数据无法上传，库存数据实时失真。三菱FX5U管控的堆垛机位置状态、穿梭车运行数据、物料扫码信息、出入库计数、设备故障状态等核心仓储数据，仅临时存储在本地PLC寄存器中，无专业数据采集器进行集中采集与上传。上层WMS、物联网平台无法获取现场实时作业数据，库存台账只能依靠人工定时盘点更新，库存数据滞后、准确率低，经常出现系统显示库存与实际仓储物料不符的情况，导致生产领料、成品出库出错，严重影响工厂整体生产排程。

第三，传统硬件改造方案成本高昂、改造风险大、停机损失高。两套PLC总线协议原生不互通，若采用加装专属通讯模块的传统改造方式，基恩士、三菱原装通讯模块采购成本超2.8万元，且需要大规模重构两端PLC控制程序与仓储调度逻辑。智能立体库承担全厂物料流转任务，停机改造将导致全厂物料转运瘫痪，至少需要48小时停机施工，造成全厂生产停滞，产能损失与经济损失极大。同时程序重构极易引发原有成熟的堆垛定位、分拣、库位管理逻辑故障，改造风险不可控，企业无法落地传统改造方案。

第四，设备故障被动运维，非计划停机频发。现场堆垛机、穿梭车、分拣线的故障代码、运行时长、设备状态、变频参数等数据无法实时上传至工业物联网监控平台，设备故障只能依靠现场巡检人员人工发现、被动抢修。隐性故障、参数漂移无法提前预判，导致设备突发停机频繁，单次故障排查耗时久，直接造成仓储物料流转中断，影响全厂生产节奏。同时无法积累设备运行数据，无法落地预防性维护，设备老化损耗加速，维保成本逐年攀升。

第五，普通通讯转换设备稳定性差，通讯异常频发。仓储车间多伺服、变频设备密集，电磁环境复杂，前期试用普通串口转换模块，长期存在数据丢包、指令延迟、数据错位等问题，导致堆垛机定位偏差、分拣指令错误、物料错放，日均通讯异常3-5次，严重影响智能仓储系统的自动化运行稳定性，彻底制约了车间工业自动化与数字化仓储体系的升级落地。

五、整体解决方案

针对本项目基恩士KV7500 EtherNet/IP主站+三菱FX5U CC-Link IEFB主站的双层异构总线架构，结合智能仓储不停机改造、低成本升级、高稳定通讯、全数据采集的核心需求，采用塔讯TX161-RE-RE-CCIE/EIS工业网关双从站协议转换解决方案，无需改动原有核心控制程序，轻量化部署打通总线数据壁垒，构建“工单调度-现场执行-数据采集-库存更新-设备运维”的全流程数字化闭环体系。

（一）项目硬件配置清单

设备名称	具体型号	数量	部署位置
EtherNet/IP主站PLC	基恩士KV7500系列PLC	1台	仓储中控总控制柜
CC-Link IEFB主站PLC	三菱FX5U-64MT/ES	1台	立体库现场设备控制柜
协议转换智能网关	塔讯TX161-RE-RE-CCIE/EIS	1台	现场控制柜DIN导轨安装
工业以太网交换机	8口工业网管交换机	2台	中控柜、现场设备柜各1台
配套辅材	24VDC稳压电源、屏蔽工业网线、总线终端电阻、阻燃线槽	若干	柜体内部标准化布线

（二）组网架构设计

整套系统采用双总线物理隔离、网关透明中转的高稳定组网模式，彻底规避网络干扰与风暴扩散风险。基恩士KV7500 PLC接入中控工业交换机，通过屏蔽网线对接网关EtherNet/IP端口，网关以标准从站身份接入EtherNet/IP总线，被基恩士主站统一轮询管理，负责接收上层仓储工单、调度指令、库位参数；三菱FX5U-64MT/ES PLC搭载CC-Link IEFB总线模块接入现场工业交换机，对接网关CC-Link IEFB端口，网关作为远程从站挂载在三菱总线网络中，实现现场设备数据上传、下行指令接收。两条总线网络相互独立、互不干扰，所有跨协议数据解析、转换、封装、转发均由网关独立完成，全程不修改两端PLC原有仓储调度、设备控制核心程序，改造安全性与兼容性拉满。

（三）网关数据映射与功能配置

结合智能仓储作业逻辑，通过塔讯专用配置软件完成精细化双向数据映射配置。下行数据通道（基恩士KV7500→三菱FX5U）分配200字节数据空间，主要传输出入库工单指令、物料型号参数、库位编号、分拣策略、设备启停控制、安全联锁信号；上行数据通道（三菱FX5U→基恩士KV7500）分配180字节数据空间，上传堆垛机运行位置、穿梭车状态、物料扫码结果、出入库计数、设备故障代码、变频运行参数、仓储作业节拍数据。网关内置数据采集器支持毫秒级不间断采样，具备断线缓存、数据自动补发功能，保障仓储作业数据零丢失，同时实时将采集数据推送至工业物联网平台与WMS仓储系统，实现库存数据实时更新、设备状态实时监控、作业数据全程溯源。网关开启心跳检测、断线告警、数据校验功能，适配仓储长期连续运行工况，保障系统7×24小时稳定工作。

六、项目详细实施过程

本项目利用企业月度设备检修窗口期错峰施工，全程仅停机5小时，最大限度降低仓储流转停滞损失，整体实施流程标准化、轻量化、零风险，分为硬件安装布线、网关参数固化配置、PLC通讯子程序编写、点对点通讯调试、全线满载联调五大阶段有序落地。

第一阶段：硬件安装与标准化布线。将TX161智能网关卡装至立体库现场控制柜DIN导轨，接入稳定24VDC供电，完成设备接地防静电处理，规避车间电磁干扰。严格区分EtherNet/IP与CC-Link IEFB专用屏蔽网线，分别接入对应工业交换机端口，执行强弱电分槽布线，通讯线缆远离伺服、变频动力线缆，杜绝电磁耦合干扰。完成线路导通测试、绝缘测试、总线阻抗匹配测试，规范接入总线终端电阻，保证总线信号稳定无失真，为后续通讯稳定奠定硬件基础。

第二阶段：网关参数配置与固化存储。调试电脑直连网关调试端口，启动塔讯专属配置软件，优先配置EtherNet/IP从站参数，精准匹配基恩士KV7500网段地址，设置通讯刷新周期、输入输出字节长度、设备从站编号；随后切换CC-Link IEFB配置界面，适配三菱FX5U总线协议参数，设置网关逻辑站号、占用站点数量，开启链路心跳检测、断线声光告警、本地数据缓存、异常日志记录功能。按照仓储作业数据清单完成双向寄存器一一精准映射，将所有配置参数固化至网关闪存，断电永久保存，无需重复调试配置。

第三阶段：两端PLC通讯子程序编写。基恩士KV7500端使用KV Studio软件，在原有仓储调度主程序基础上新增轻量化EtherNet/IP通讯子程序，采用后台周期扫描模式，读取网关上传的现场设备状态与仓储作业数据，同步将工单调度、控制指令写入网关输出寄存器，子程序优先级最低，不干涉原有核心调度逻辑。三菱FX5U端使用GX Works3软件，新增CC-Link IEFB从站数据读写子程序，周期性接收网关转发的上层调度指令，同步上传堆垛机、分拣线运行数据，完全不影响现场设备运动控制与分拣作业逻辑。

第四阶段：点对点双向通讯精准调试。分段完成双向通讯校验测试，下行测试：中控端下发入库、出库、盘点工单与库位分配参数，三菱PLC实时同步接收指令，参数传输精准无偏差、无延迟；上行测试：人为模拟堆垛机过载、扫码异常、分拣卡顿、变频故障等场景，现场故障代码与异常状态可实时上传至基恩士中控系统，物联网大屏即时弹窗告警。长时间高频数据传输测试，实测通讯延时稳定在10ms以内，无丢包、错码、数据漂移问题，通讯稳定性完全满足智能仓储实时调度需求。

第五阶段：全线满载联调与72小时拷机测试。恢复立体库正常出入库、分拣、盘点全流程作业，开启满负荷连续运行模式，全天候监测网关通讯状态、总线报文、物联网平台与WMS系统数据完整性，微调网关数据刷新周期，优化调度指令响应速度与数据采集精度。全面验证工单下发、设备执行、数据回传、库存更新、故障预警全流程功能，所有指标达标后，网关正式投入常态化不间断运行。

七、实施前后效果量化对比

对比维度	改造前状态	改造后状态	量化收益
仓储作业效率	人工干预多，日均纠错2h，流转滞后严重	全自动联动作业，零人工干预	立体库出入库整体效率提升35%
通讯故障情况	日均3-5次通讯异常、数据错位、丢包	全年零通讯故障，数据传输100%精准	彻底杜绝通讯异常导致的分拣错误
库存数据精准度	人工盘点更新，数据滞后、误差率8%以上	实时数据同步，库存误差率降至0.1%以下	完全满足工厂精准仓储管控需求
数据管控能力	无统一采集，数据孤立、无法溯源分析	数据采集器全自动采集、云端实时归档溯源	实现仓储全流程数据可视化、可追溯
改造投入与停机损失	原装模块成本2.8万+停机48h	网关低成本投入+仅停机5h	综合改造成本降低82%，停产损失极小
设备运维模式	被动抢修，非计划停机频繁	物联网实时监控，预防性维护落地	设备非计划停机频次下降80%

八、项目总结

本智能立体仓储分拣系统改造项目，依托塔讯TX161工业网关、智能网关独特的双从站协议转换架构，低成本、短周期、零风险打通了基恩士EtherNet/IP与三菱CC-Link IEFB两大异构总线协议的数据通讯壁垒。项目全程保留原有成熟的仓储调度、设备控制核心程序，仅通过轻量化网关部署实现跨品牌PLC系统的双向数据透明交互，完美适配智能仓储7×24小时连续运行、高精准调度、低故障的严苛工况需求。

网关搭载的高性能数据采集器，实现了立体库作业参数、设备状态、出入库数据、库存信息的全域实时采集与工业物联网云端同步，彻底解决了长期困扰企业的仓储数据孤岛、库存不准、效率偏低、运维滞后等核心问题，全面完善了仓储车间工业自动化与数字化管控体系。改造后系统自动化联动能力、数据精准度、设备稳定性大幅提升，有效降低人工成本与设备维保成本，为企业智能物流降本增效、数字化升级提供了坚实支撑。本方案通用性、可复制性极强，可广泛应用于电商仓储、工业立体库、物流分拣中心等各类智能物流场景，是工业异构总线设备轻量化数字化改造的优质落地范式。
