微网储能功率链路优化：基于能量路由、电池管理与负载调度的MOSFET精准选型方案

前言：构筑偏远村落能源独立的“电力基石”——论功率器件选型的系统思维

在能源可及性成为偏远地区发展关键短板的今天，一套稳定可靠的微网储能系统，不仅是光伏板、电池与逆变器的堆砌，更是一部精密运行、智慧调度的电能“路由器”。其核心使命——高效捕获与存储间歇性新能源、稳定输出高品质交流电、以及应对复杂多变的负载需求，最终都深深根植于一个决定系统寿命与效率的底层模块：功率转换与管理系统。

本文以系统化、协同化的设计思维，深入剖析偏远村落微网储能在功率路径上的核心挑战：如何在满足高可靠性、高效率、严酷环境适应性和严格成本控制的多重约束下，为光伏升压、电池双向DC-DC及离网逆变输出这三个关键节点，甄选出最优的功率MOSFET组合。

图1: 微网储能 偏远村落 方案与适用功率器件型号分析推荐VBFB175R04与VBMB16R15SFD与VBE1806与产品应用拓扑图_01_total

在微网储能系统的设计中，功率开关器件是决定整站效率、可靠性、维护成本与寿命的核心。本文基于对能源利用率、热应力管理、系统鲁棒性与总拥有成本(TCO)的综合考量，从器件库中甄选出三款关键MOSFET，构建了一套层次分明、优势互补的功率解决方案。

一、 精选器件组合与应用角色深度解析

1. 能量捕手：VBFB175R04 (750V, 4A, TO-251) —— 光伏输入Boost电路主开关

核心定位与拓扑深化：专为光伏组串输入升压至高压直流母线设计。750V的高耐压为多块组件串联开路电压(如600V+)及雷击感应浪涌提供了充足的安全裕量，尤其适应高海拔、多雷电的偏远地区环境。其Planar技术虽在导通电阻上不占优，但在高耐压应用中提供了优异的可靠性与成本平衡。

关键技术参数剖析：

电压应力考量：在最高输入电压和最大占空比下，需确保开关尖峰电压被有效钳位，留有至少20%的降额裕量(如低于600V)。

电流能力匹配：4A电流能力适配中小功率光伏输入(如1-2kW组串)，其Rds(on)虽较高，但在光伏MPPT(最大功率点跟踪)电流范围内，导通损耗可控。

选型权衡：在追求极致效率的大功率场合可考虑超结MOSFET，但此款在满足基本功能、应对严酷电压应力及控制成本方面，是乡村微网“够用且可靠”的务实之选。

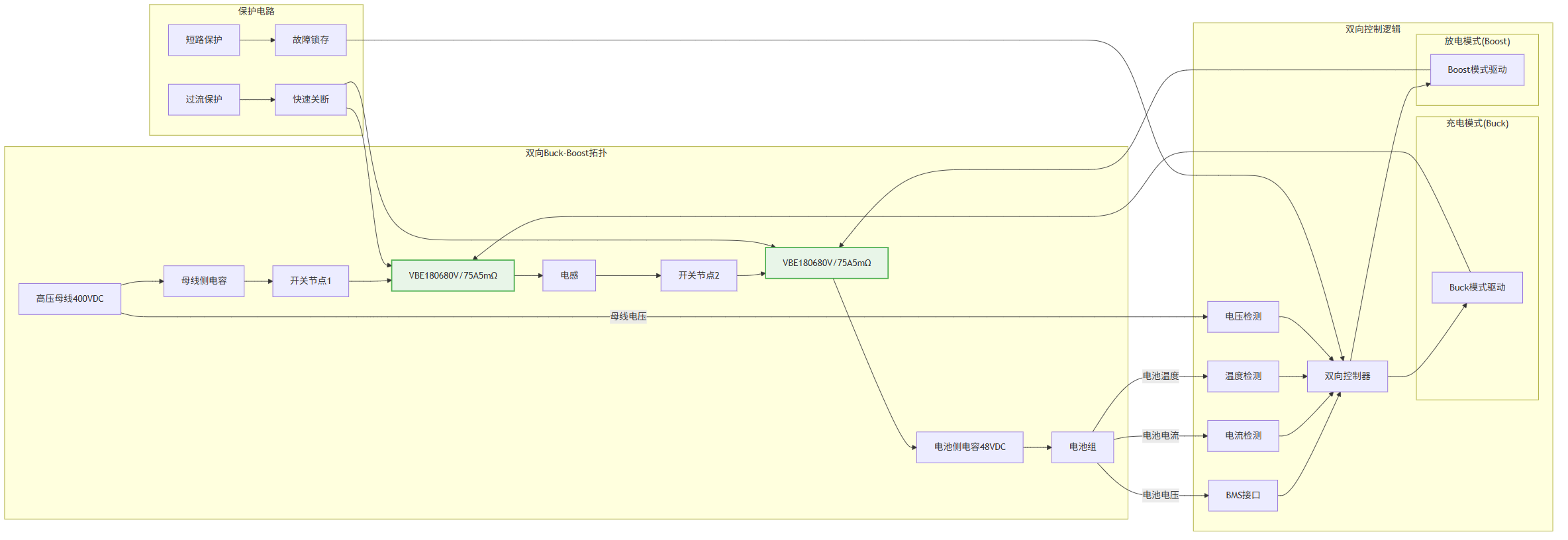

2. 储能核心：VBE1806 (80V, 75A, TO-252) —— 电池侧双向DC-DC变换器开关

核心定位与系统收益：作为连接电池组(如48V系统)与高压直流母线的双向能量流动“咽喉”。其极低的5mΩ Rds(on)(@10Vgs)直接决定了充放电循环中的导通损耗。对于需要频繁充放电、应对负载波动的储能系统而言：

提升整站循环效率：极低的损耗意味着更多太阳能被有效存储和利用，减少能量在转换环节的浪费。

降低热管理压力：更小的发热量允许更紧凑的散热设计，提高功率密度，并增强在高温环境下的持续运行能力。

支持大电流脉冲：75A的连续电流能力足以应对电池充电末期的恒流段以及负载突加时的瞬时大电流放电需求。

图2: 微网储能 偏远村落 方案与适用功率器件型号分析推荐VBFB175R04与VBMB16R15SFD与VBE1806与产品应用拓扑图_02_pv

驱动设计要点：极低的Rds(on)通常伴随较大的栅极电荷。需配置具有足够驱动电流(如>2A)的专用驱动器或控制器，以确保快速开关，减少切换损耗，并精细调节栅极电阻以平衡开关速度与EMI。

3. 稳定输出卫士：VBMB16R15SFD (600V, 15A, TO-220F) —— 离网逆变器H桥输出开关

核心定位与系统集成优势：作为全桥或半桥逆变拓扑的核心开关，将高压直流逆变为220V/50Hz交流电。600V耐压匹配常规400V直流母线，留有足够余量。240mΩ的Rds(on)与15A电流能力，可支撑额定2-3kVA的离网输出。TO-220F全绝缘封装简化了散热器安装，提升系统绝缘安全性与装配便利性。

应用价值：其可靠性直接决定离网供电的连续性。SJ_Multi-EPI(超结多外延)技术在导通电阻与开关损耗间取得良好平衡，适合逆变器高频PWM开关(通常10-20kHz)。

选型原因：相较于标准平面MOSFET，其开关性能更优，损耗更低;相较于更昂贵的快速恢复型MOSFET，其在满足乡村负载(阻性、感性混合)的逆变需求下，提供了更佳的成本效益。

二、 系统集成设计与关键考量拓展

1. 拓扑、驱动与控制闭环

光伏输入与MPPT协同：VBFB175R04的开关由MPPT控制器精确控制，需确保其驱动回路简洁，避免干扰，以实现对光伏阵列最大功率点的快速跟踪。

双向DC-DC的平滑切换：VBE1806工作于Buck/Boost模式，其驱动信号需与能量流动方向无缝同步，控制器需实现充放电模式的平滑切换，避免电压电流冲击。

逆变输出的正弦波质量：VBMB16R15SFD作为SPWM或SVPWM调制的执行单元，其开关动态需一致性好，死区时间设置合理，以输出THD(总谐波失真)低的纯净正弦波，保障村落敏感电器(如水泵、电视)的安全运行。

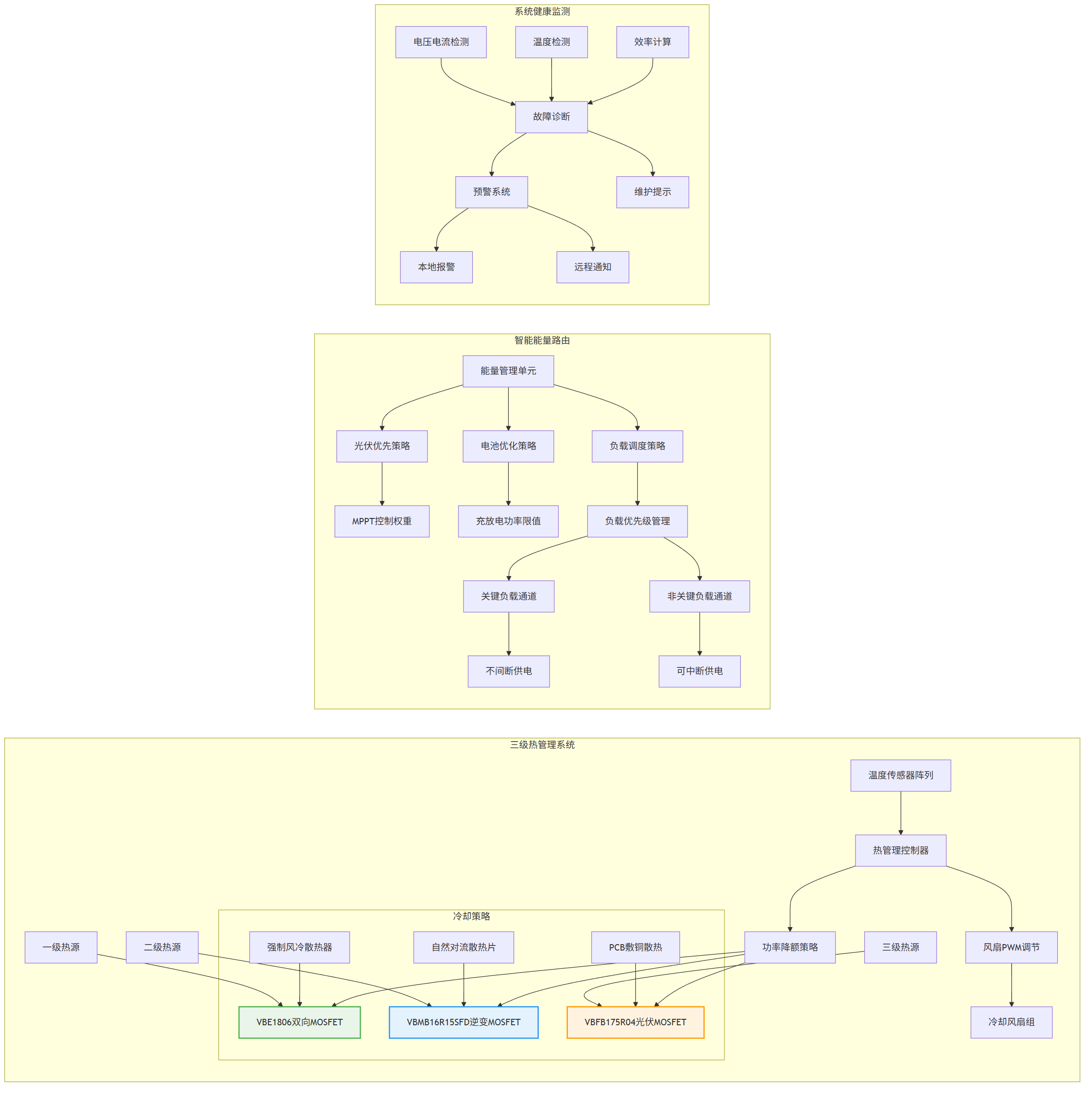

2. 分层式热管理策略

一级热源(重点散热)：VBE1806(电池DC-DC)是主要发热源之一，需安装在带有散热片的PCB区域，并可能需配合强制风冷(利用系统风扇)。

二级热源(适度散热)：VBMB16R15SFD(逆变输出)的散热需根据输出功率评估。TO-220F封装可方便安装在共享或独立的散热器上，利用机箱自然对流或系统风道散热。

三级热源(自然冷却)：VBFB175R04(光伏输入)在中小功率下发热相对较小，可依靠PCB敷铜和自然散热，但需确保其在高温日照环境下仍有余量。

3. 可靠性加固的工程细节

电气应力防护：

VBFB175R04：在Boost电感两端需设计RCD吸收网络，抑制关断电压尖峰，保护MOSFET。

图3: 微网储能 偏远村落 方案与适用功率器件型号分析推荐VBFB175R04与VBMB16R15SFD与VBE1806与产品应用拓扑图_03_battery

VBMB16R15SFD：在逆变桥臂中点需设置缓冲电路或使用快恢复体二极管的器件，以应对感性负载(如电机)带来的关断过冲。

电池侧保护：为VBE1806所在的电池端口设置完善的过流、短路保护，其驱动电路应具备欠压锁定(UVLO)和直通防止功能。

降额实践：

电压降额：确保VBFB175R04的Vds最大应力不超过600V(750V的80%);VBMB16R15SFD的Vds不超过480V(600V的80%)。

电流与温度降额：根据实际散热条件(如最高环境温度)和壳温(Tc)，对VBE1806和VBMB16R15SFD的连续电流进行降额使用。查阅瞬态热阻曲线，确保在负载突变等瞬态过程中不超出SOA。

三、 方案优势与竞品对比的量化视角

效率提升可量化：以48V/100Ah电池系统、2kW持续输出为例，采用VBE1806(5mΩ)相较于普通30mΩ的MOSFET，在100A电流下，仅单管导通损耗即可降低超过80%，显著提升系统整体能效，延长电池供电时长。

可靠性提升可感知：VBFB175R04的高耐压和VBMB16R15SFD的绝缘封装，直接增强了系统对电网波动、雷击及潮湿环境的抵御能力，降低野外恶劣环境下的故障率，减少维护需求。

图4: 微网储能 偏远村落 方案与适用功率器件型号分析推荐VBFB175R04与VBMB16R15SFD与VBE1806与产品应用拓扑图_04_inverter

系统成本优化：精选的器件在满足性能前提下避免了过度设计。TO-251、TO-252、TO-220F封装兼顾性能与成本，且便于安装维护，降低了全生命周期的综合成本。

四、 总结与前瞻

本方案为偏远村落微网储能系统提供了一套从光伏输入、电池存储到交流输出的完整、优化功率链路。其精髓在于“按需匹配、稳健优先”：

光伏输入级重“耐压与可靠”：在严酷环境下优先保障长期运行无故障。

电池接口级重“高效与通流”：在能量频繁流动的核心环节追求极低损耗，提升能源利用率。

逆变输出级重“平衡与安全”：在满足输出质量的同时，兼顾成本、散热与电气安全。

未来演进方向：

智能模块化：考虑将双向DC-DC控制器与MOSFET集成，或使用智能功率模块(IPM)用于逆变器，以简化设计，提升功率密度和可靠性。

宽禁带器件探索：对于追求更高效率、更高开关频率以减少无源器件体积的未来系统，可在光伏Boost或逆变级评估使用SiC MOSFET，虽然初期成本高，但能带来系统效率的显著提升和散热器的简化，在长期运行中可能更具经济性。

图5: 微网储能 偏远村落 方案与适用功率器件型号分析推荐VBFB175R04与VBMB16R15SFD与VBE1806与产品应用拓扑图_05_thermal

工程师可基于此框架，结合具体微网的功率等级(如5kW vs 20kW)、电池电压平台(24V/48V/400V)、当地气候条件及负载特性进行细化和调整，从而设计出适应性强、皮实耐用的乡村能源解决方案。
