AI落地好场景，用米尔RK3576做无人视力测试仪

随着人工智能技术的快速发展，视觉检测技术在医疗健康领域的应用越来越广泛。传统的视力检测需要专业医护人员操作，检测效率较低，且难以实现自动化。本项目基于米尔RK3576开发板，设计并实现了一套智能视力检测系统，旨在提供一种便捷、高效的视力检测方案。RK3576是一款高性能ARM架构的开发板，搭载瑞芯微处理器，具备强大的AI推理能力，适合运行手势识别、图像处理等AI任务。

01

项目目标

• 实现自动视力检测：用户通过简单的手势即可完成左右眼的视力检测
• AI手势识别：利用MediaPipe实现精准的OK手势检测，作为启动测试的交互方式
• 智能化流程控制：自动识别E字方向、判断测试结果、自动切换测试眼别
• 语音交互：集成语音播报功能，提供清晰的测试指引和结果反馈

02

系统功能设计

2.1 功能架构系统架构图说明：

架构说明：

• RK3576开发板: 核心控制器，运行所有业务逻辑
• 视频播放模块: 使用GStreamer进行硬件解码播放引导视频
• 手势识别模块: MediaPipe Hands检测OK手势作为启动信号
• 距离检测模块: 串口读取TOF传感器数据，检测用户距离
• 语音播报模块: ES8388音频编解码，播报欢迎词和检测结果
• UI显示模块: PySide6 Qt开发，HDMI输出到显示屏

数据流向：

• 摄像头采集图像 → MediaPipe手势识别 → 判断OK手势
• TOF传感器检测距离 → 串口通信 → 判断距离是否合适
• 随机生成E字方向 → 显示在屏幕上
• 用户手势 → 摄像头采集 → 手势识别 → 对比判断
• 测试结果 → 语音播报 + 屏幕显示

2.2 核心功能模块

模块	功能描述
视频播放模块	开机播放引导视频，支持GStreamer硬件解码
手势识别模块	使用MediaPipe检测OK手势，作为测试启动信号
距离检测模块	通过串口读取红外测距传感器数据，检测用户距离
视力测试模块	随机显示E字方向，根据用户手势判断是否正确
语音播报模块	播放欢迎语音、测试指引、视力结果等
UI显示模块	使用PySide6显示视频、E字图片、状态信息

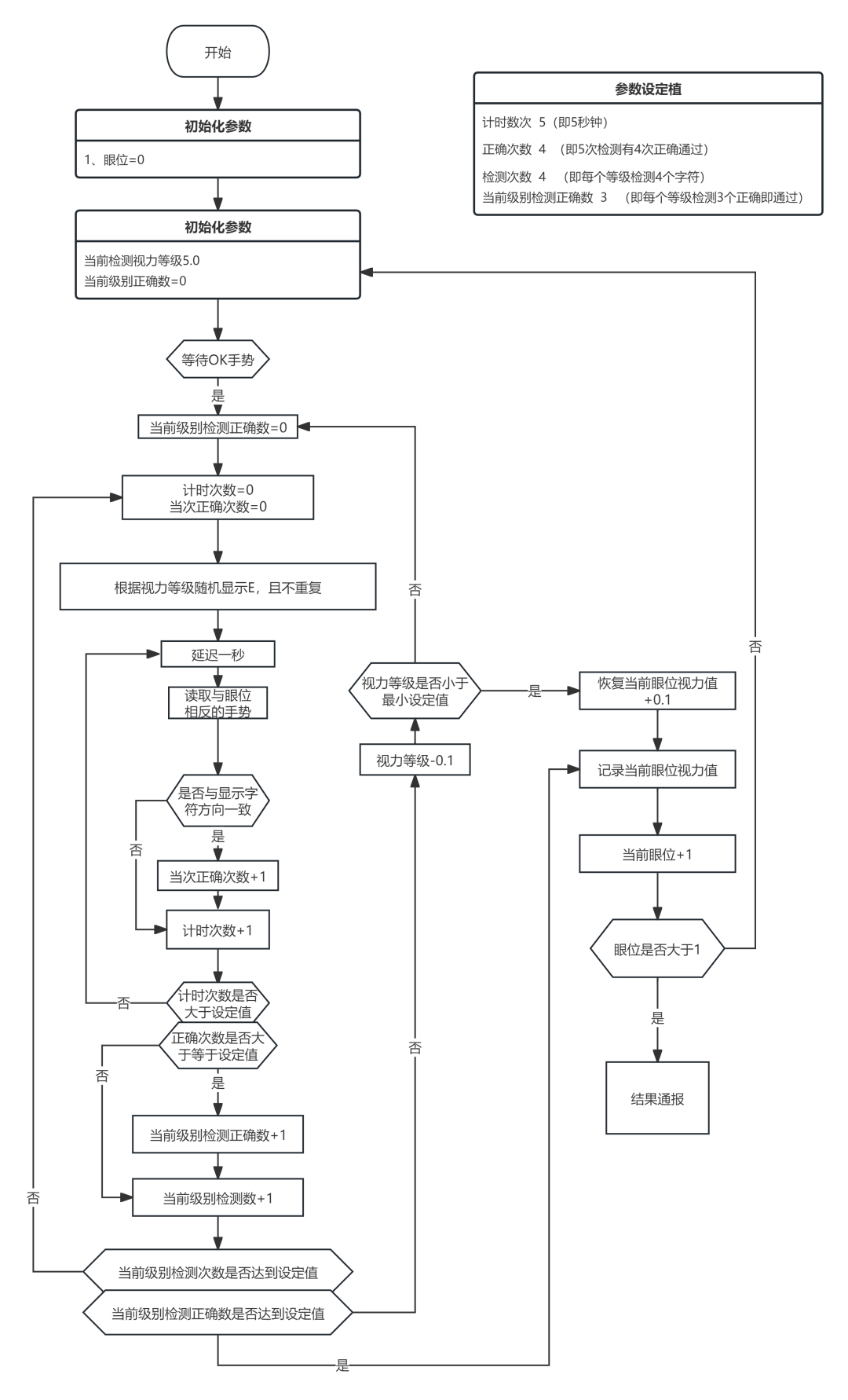

2.3 测试流程

流程说明：

• 系统初始化 -启动摄像头、手势识别、距离传感器、音频系统
• 播放引导视频 -开机自动播放intro_guide.mp4介绍使用方法
• 等待OK手势 -视频结束后显示提示，用户做OK手势启动测试
• 右眼测试 -随机显示E字方向，用户用手势回答，3次测试后判断结果
• 左眼测试 -自动切换到左手，重复右眼测试流程
• 显示结果 -播报双侧视力结果，显示在屏幕上
• 等待重新测试 -用户可再次做OK手势重新开始测试

03

硬件与电路说明

3.1 硬件清单

设备	型号/规格	用途
开发板	米尔RK3576	核心控制器，运行AI推理和业务逻辑
摄像头	Intel RealSense D435	采集RGB图像用于手势识别
距离传感器	TOF激光测距模块	检测用户与设备的距离（2cm10m）
音频编解码	ES8388	音频输出（通过ALSA驱动）
显示器	HDMI显示屏	显示UI和视力表

Intel RealSense D435 深度摄像头特点本项目选用Intel RealSense D435深度摄像头作为视觉采集设备，用于手势图像采集。相比普通USB摄像头具有以下优势：

• 双流输出
• 同时支持RGB彩色流和深度流
• 本项目使用RGB流(640x480)进行手势识别
• 深度流可用于未来扩展（如手势分割）
• 高质量图像
• RGB分辨率：1920x1080 @ 30fps
• 采集分辨率：640x480 @ 15fps（用于手势识别）
• 内置自动白平衡、自动曝光功能
• 适用于各种光照条件
• 即插即用
• 通过USB 3.0接口连接
• 提供跨平台的librealsense SDK (pyrealsense2)
• 支持Linux、Windows等操作系统
• 稳定性强
• 工业级品质，稳定性好
• 自动曝光和对焦，适应能力强
• 在复杂环境下仍能准确识别手势
• 易于集成
• Python绑定支持，易于开发
• 帧同步机制，确保数据一致性
• 实时性好，满足手势识别需求

TOF激光测距模块特点本项目选用TOF（Time of Flight）激光测距模块作为距离检测设备，具有以下优势：

• 超宽测距范围
• 测距范围：2cm ~ 10m
• 覆盖从近到远的各种使用场景
• 高精度测量
• 测量精度：±1cm
• 分辨率高，可检测微小距离变化
• 快速响应
• 响应时间：<100ms
• 实时检测用户距离，适用于动态场景
• 抗干扰能力强
• 不受光照变化影响
• 不受被测物体颜色和材质影响
• 低功耗
• 功耗低，发热小
• 适合长时间运行

3.2 硬件接线

RK3576开发板│├── USB3.0接口 ────>Intel RealSense D435 深度摄像头│ │├── 串口(UART) ─────>TOF激光测距模块│ │├── I2S/PCM ────────>音频编解码 (ES8388) ──>喇叭│ │└── HDMI ──────────>显示器 (HDMIOUT)

3.3 系统环境

• 操作系统: Buildroot Linux (ARM64)
• Python版本: 3.10+
• AI框架: MediaPipe (Google)
• 视觉库: Intel RealSense SDK (librealsense)
• GUI框架: PySide6
• 多媒体: GStreamer + ALSA
• 音频格式: WAV (44.1kHz, 16bit, stereo)

04

关键技术说明

4.1 AI手势识别使用Google的MediaPipe框架进行手势识别，主要特点：

• 模型: MediaPipe Hands (预训练模型)
• 输入: RGB图像 (640x480)
• 输出: 21个关键点坐标、手势分类
• 性能: 实时推理 (30fps)

4.1.1 MediaPipe Hands 21个关键点MediaPipe Hands 模型输出21个手部关键点，编号从0到20：

8 12 16 20│ │ │ │▼ ▼ ▼ ▼○───────────○───────────○───────────○ ← 食指、中指、无名指、小指│ │ │ │7 11 15 19│ │ │ │○───────────○───────────○───────────○│ │ │ │6 10 14 18│ │ │ │○───────────○───────────○───────────○│ │ │ │5 9 13 17│ │○───────────────────────○│ │4 13│ │○────┴───────────────────────┴────○│ │0 9│ │└────────────────────────────────┘(手腕)

关键点索引说明：

• 0: 手腕
• 1-4: 拇指 (掌骨→近节指骨→远节指骨→指尖)
• 5-8: 食指
• 9-12: 中指
• 13-16: 无名指
• 17-20: 小指

4.1.2 手势识别核心代码

# 手势识别关键代码 (hand_gesture_task.py)import mediapipeasmpimport numpyasnpimport cv2# 初始化MediaPipe Handsmp_hands=mp.solutions.handshands=mp_hands.Hands( static_image_mode=False, # 视频流模式 max_num_hands=2, # 最多检测2只手 min_detection_confidence=0.7, # 检测置信度阈值 min_tracking_confidence=0.5# 跟踪置信度阈值)def calculate_distance(p1, p2): """计算两个landmark之间的欧氏距离（归一化坐标）""" return((p1.x-p2.x)**2+(p1.y-p2.y)**2)**0.5def recognize_gesture(landmarks): """ 识别特殊手势：OK、NO（拳头） 返回: "OK", "NO", 或 None """ # 获取关键点 thumb_tip=landmarks[4] # 拇指尖 index_tip=landmarks[8] # 食指尖 middle_tip=landmarks[12] # 中指尖 ring_tip=landmarks[16] # 无名指尖 pinky_tip=landmarks[20] # 小指尖 wrist=landmarks[0] # 手腕 #===OK手势检测=== # 条件：拇指和食指接近，其他手指伸开 thumb_index_dist=calculate_distance(thumb_tip, index_tip) if thumb_index_dist< 0.05:        # 检查中指是否伸开        if calculate_distance(middle_tip, wrist) >0.3: return"OK" #===NO/拳头检测=== # 条件：所有指尖靠近手掌 tips=[index_tip, middle_tip, ring_tip, pinky_tip] all_close=True fortipintips: if calculate_distance(tip, wrist)>0.15: all_close=False break if all_close: return"NO" returnNonedef get_finger_direction(landmarks, h, w): """ 获取食指指向的方向 返回: "上", "下", "左", "右", "静止" """ # 食指近端关节(5)和指尖(8) x5, y5=int(landmarks[5].x*w),int(landmarks[5].y*h) x8, y8=int(landmarks[8].x*w),int(landmarks[8].y*h) dx=x8-x5 dy=y8-y5 threshold=25# 阈值，像素单位 # 判断是否静止 ifabs(dx)< threshold and abs(dy) < threshold:        return "静止"    # 判断方向    if abs(dx) >abs(dy): return"右" if dx>0else"左" else: return"下" if dy>0else"上"def image_to_user_direction(img_dir): """ 将图像坐标系转换为用户视角方向 图像左→用户右，图像右→用户左 """ if img_dir=="左": return"右" elif img_dir=="右": return"左" else: returnimg_dir

4.1.3 实时手势处理流程

def hand_gesture_worker(): """手势识别工作线程""" global current_hand_info, gesture_running #1. 初始化RealSense摄像头 pipeline = rs.pipeline() config = rs.config() config.enable_stream(rs.stream.color,640,480, rs.format.bgr8,15) pipeline.start(config) #2. 主循环：持续处理每一帧 while gesture_running: # 获取彩色帧 frames = pipeline.wait_for_frames(timeout_ms=1000) color_frame = frames.get_color_frame() if not color_frame: continue # 转换为numpy数组 color_image = np.asanyarray(color_frame.get_data()) h, w = color_image.shape[:2] # BGR转RGB（MediaPipe需要RGB） rgb = cv2.cvtColor(color_image, cv2.COLOR_BGR2RGB) #3. MediaPipe处理 results = hands.process(rgb) #4. 解析结果 lines = [] if results.multi_hand_landmarks and results.multi_handedness: for hand_landmarks, handedness inzip( results.multi_hand_landmarks, results.multi_handedness ): # 获取左右手判断 mp_label = handedness.classification[0].label user_hand ="右手"if mp_label =="Left"else"左手" # 尝试识别特殊手势 gesture =recognize_gesture(hand_landmarks.landmark) if gesture: lines.append(f"[{user_hand}]{gesture}") else: # 获取食指方向 direction =get_finger_direction(hand_landmarks.landmark, h, w) # 转换视角 user_direction =image_to_user_direction(direction) lines.append(f"[{user_hand}]{user_direction}") # 更新全局状态 current_hand_info ="\n".join(lines) if lines else"未检测到手" time.sleep(0.1) # 控制帧率 #5. 清理资源 pipeline.stop() hands.close()

4.1.4 手势在视力测试中的作用本系统中，手势识别用于以下场景：

• OK手势启动测试
• 用户做OK手势表示准备开始测试
• 系统检测到OK手势后自动启动
• 方向手势回答
• 测试过程中，用户通过伸手指方向来回答E字方向
• 系统检测食指方向，判断用户回答是否正确
• 左右手切换
• 右眼测试用右手，左眼测试用左手
• 通过multi_handedness判断用户使用的是哪只手

4.2 视频播放技术使用GStreamer实现视频播放，支持硬件解码：

#GStreamer视频解码管道 (intro_video_player.py)pipeline_str = ( "filesrc location={video_path} ! " "qtdemux ! " "h264parse ! mppvideodec ! "# 瑞芯微硬件解码 "videoconvert ! video/x-raw,format=BGR ! " "appsink name=sink emit-signals=true")

技术要点:

• 使用mppvideodec调用RK3576硬件解码器
• 通过AppSink将视频帧传递给Qt UI显示
• 音频使用独立管道通过ALSA播放

4.3 状态机设计系统使用有限状态机管理测试流程：

classTestState: # 系统状态 SYSTEM_STATE_IDLE = 0 # 系统空闲 SYSTEM_STATE_TESTING = 1 # 正在测试 # 应用状态 APP_STATE_WAITING_OK = 0 # 等待OK手势 APP_STATE_WAITING_HAND_OK= 1 # 等待举手 APP_STATE_TESTING = 2 # 正在测试 APP_STATE_SHOWING_RESULT = 3 # 显示结果

4.4 距离检测通过串口读取红外测距传感器数据：

# 串口读取距离数据 (main.py)def _read_distance(self): try: ifself.serial_port and self.serial_port.in_waiting: data= self.serial_port.readline() ifdata.startswith(b'D:'): distance = int(data[2:].strip()) returndistance except Exceptionase: print(f"读取距离失败:{e}") return-1

05

调试过程与问题解决

5.1 主要问题与解决方案

问题	原因分析	解决方案
视频无法播放	mp4v编码不支持	使用H.264编码重新转换视频
音频无声音	采样率不匹配(24kHz mono)	转换为44.1kHz stereo
手势识别不稳定	光照条件影响	调整检测阈值，增加置信度
距离传感器读数为0	串口波特率不匹配	改为115200波特率
测试结果不准确	左右手方向判断错误	修正手势方向与E字方向的映射关系
视频画面无法清除	停止时回调递归	添加stopping标志防止重复调用
E字符不显示	停止视频后未显示char_label	在_start_vision_test中添加显示逻辑

06

项目亮点总结

6.1 技术创新

• 端侧AI推理: 利用RK3576的NPU实现实时手势识别，无需云端支持
• 多模态交互: 结合视频、语音、手势等多种交互方式
• 硬件加速: 使用GStreamer硬件解码播放视频，效率高

6.2 工程亮点

• 模块化设计: 清晰的分层架构，易于维护和扩展
• 状态机管理: 完善的测试流程状态控制
• 容错处理: 丰富的异常处理和恢复机制
• 用户友好: 语音引导+视频演示，操作简单

6.3 应用价值

• 可部署于社区健康站、学校、商场等场所
• 无需专业人员辅助，用户可自主完成检测
• 检测结果实时语音播报，方便快捷
• 成本可控，易于推广普及

07

技术参数

参数	数值
代码总量	3092行
视频解码分辨率	640x480
手势识别帧率	30fps
距离检测精度	±10mm
语音采样率	44.1kHz
测试时间	约2-3分钟/次

08

文件结构

RK3576-Pro/├── main.py # 主程序入口 (942行)├── ui_vision_test.py # UI界面 (241行)├── intro_video_player.py # 视频播放器 (618行)├── hand_gesture_task.py # 手势识别 (187行)├── generate_custom_audio.py # 音频生成脚本 (95行)├── pic/ # E字视力表图片│ ├── up.png│ ├── down.png│ ├── left.png│ └── right.png├── custom_audio/ # 语音文件│ ├── welcome.wav│ ├── switch_right_hand.wav│ ├── result_*.wav│ └── ...└── videos/ # 视频文件 └── intro_guide.mp4

09

运行说明

9.1 依赖安装

# 安装Python依赖pip install pyside6 mediapipe pygame numpy opencv-python# 安装系统依赖apt-get install gstreamer1.0-tools gstreamer1.0-plugins-base \gstreamer1.0-plugins-good alsa-utils

9.2 运行步骤

• 连接硬件设备（摄像头、传感器、音频设备）
• 启动开发板
• 运行主程序：

python3main.py

• 按照屏幕提示和语音指引进行测试

10

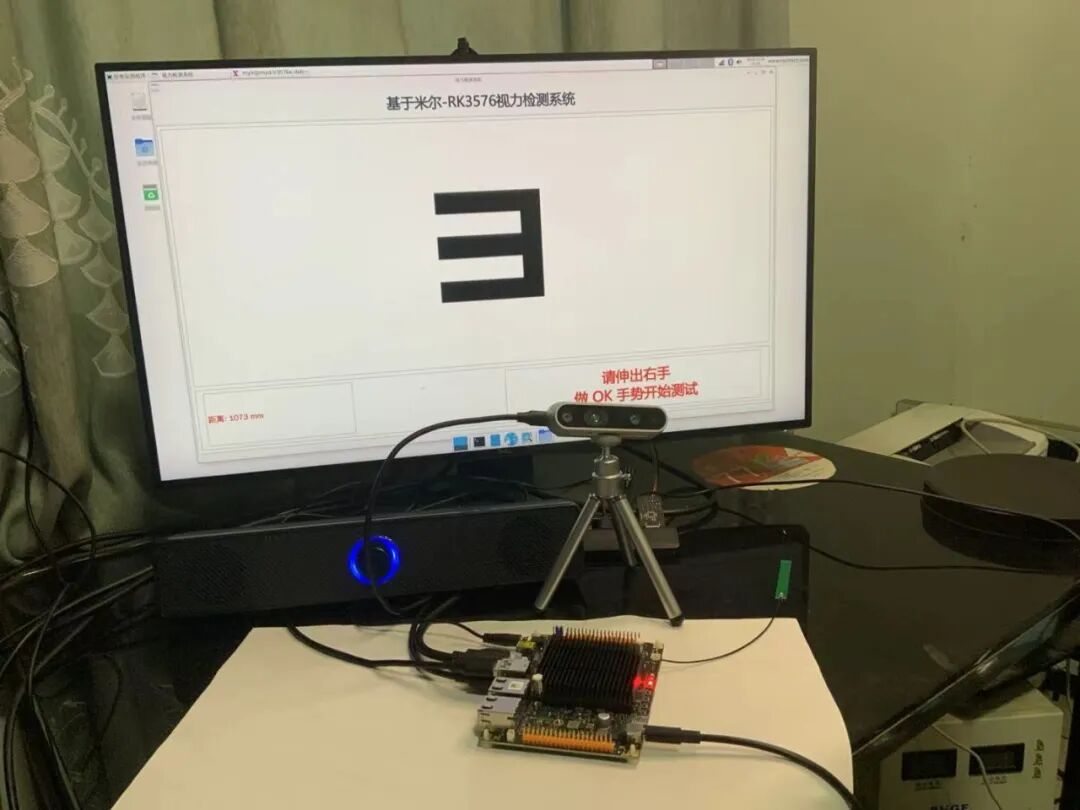

总结与展望本项目成功实现了一套基于RK3576的AI视力检测系统，通过MediaPipe实现精准的手势识别，结合PySide6实现友好的用户界面，利用GStreamer实现流畅的视频播放。系统运行稳定、操作简便，具有良好的用户体验。效果展示：米尔RK3576开发的无人视力测试仪效果视频：未来可进一步优化：

• 增加更多视力测试模式
• 支持云端数据存储和分析
• 添加更多健康检测功能
• 优化AI模型提升识别准确率
